UG編程模塊沒有專門用于倒角程序的操作，加之倒角常用于去毛刺，一般要求不高。

所以大部分都是走線，深度由加工中心操作人員調節，很難做到精確。

下面我們看如何實現精確倒角：

模型為C3倒角。

創建一把平刀，輸入倒角刀直徑（假設為10）。

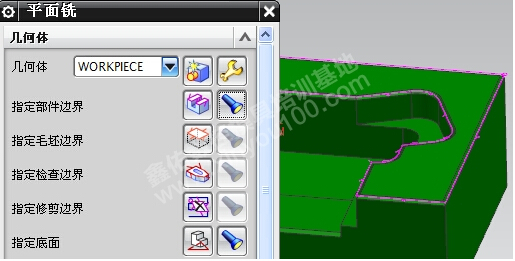

平面銑選倒角底部邊界，邊界高度最高面，指定底面，同樣選最高面。

切削模式選輪廓加工或標準驅動（具體看情況）。

關鍵在余量的設置，負的四分之一刀具直徑加上C角的一半

-( D+C)

假設刀具為D10，C角為3

-（2.5+1.5）

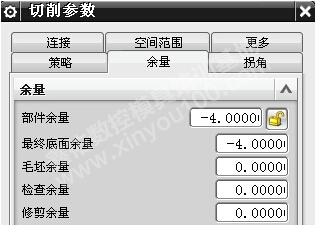

側底一致，如下圖：

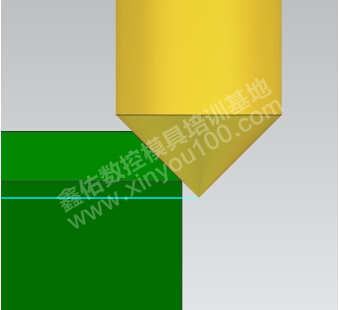

這樣即可做到精確倒角，注意我們是用的平刀計算刀路，實際用倒角刀加工。

想看具體效果的話，可以把刀具尖角角度改為45度，就可以知道精確與否，但不能重新計算刀路。

也可以同步實現刀具下降或抬高，C角不變。

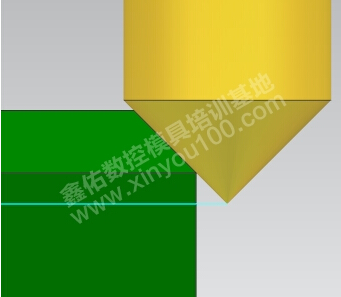

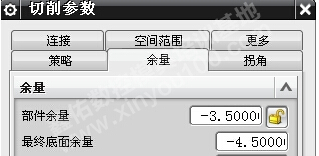

下圖為下降0.5效果（注意和第一張圖的區別）
