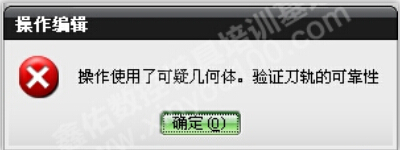

計算刀路過程中出現“可疑幾何體”的解決方法

此問題的出現即為UG通過計算認為模型存在缺陷，或無法識別。生成的刀軌將不可靠。

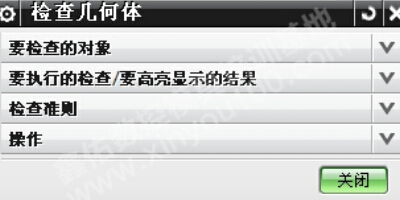

首先需明確知道模型哪里存在缺陷，可先通過分析-檢查幾何體來檢查。

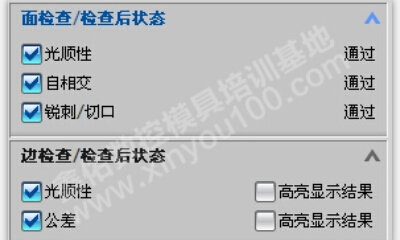

如果沒問題則檢查后狀態顯示“通過”，發現問題則顯示“高亮顯示結果”，勾選該選項則可知道哪里存在缺陷。光順性和公差一般可忽略。

有的時候檢查幾何體沒有發現問題，但計算刀路還是會報警。

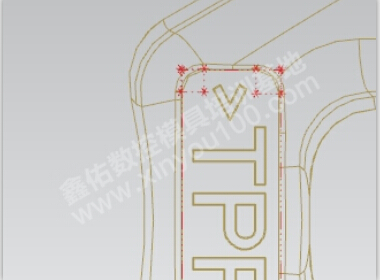

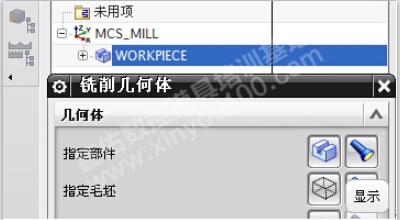

這個時候可以通過雙擊workplece，顯示部件來查找，有問題的部分會通過紅色表示。如下圖

知道問題所在后即可通過曲線網格等命令來修復。

一般情況下應盡量修復模型缺陷，但有的時候缺陷實在太多，無法全部修復。則應盡量修復最主要的缺陷。

該報警并不代表刀路絕對不能用，實在無法修復的部分，經過2D動態等方法分析檢查后也是可上機的。
