使用“保存二維 IPW”可識別大刀具錯過的剩余材料，并將這些剩余材料指定給指定下一個使用較小刀具的操作。這可以更方便地返回刀具并且只切削剩余材料部分，而不是進行幾個耗時的刀路操作。

如果您打開了“保存二維 IPW”，則會產生兩種情況：

操作會檢查同一幾何體組中先前的操作是否保存二維工件。如果找到該操作，則系統將該操作的二維“工件”用作當前操作中的裁剪幾何體，以包含刀具的切削運動。使用已保存的二維工件，此操作只會切削以白色線條勾畫輪廓的指定材料。（請參閱下面的“圖 2”）把剩余材料作為目標是很有效的，因?yàn)樗梢詼p少部必要的刀具移動。

生成刀軌后，由于直徑大小使得刀具不能進入的區域（請參閱“圖 1”）在內部被保存為二維工件（請參閱下圖）。

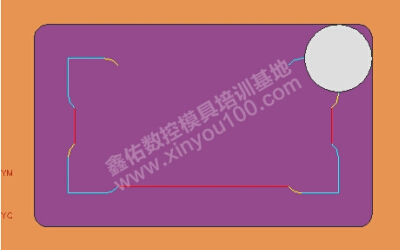

刀具直徑過大，無法進入拐角。

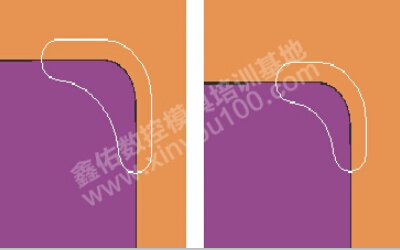

上圖中每個拐角的非切削區域被保存為二維 IPW。

此行為在每個操作中都有。例如，如果某個程序有五個操作，則上圖代表第一個刀軌（1 號操作）。

在此示例中，上圖中已保存的二維 IPW 可以用來限制 2 號操作中的切削，使得刀具只切削剩有材料的拐角，如下圖所示：

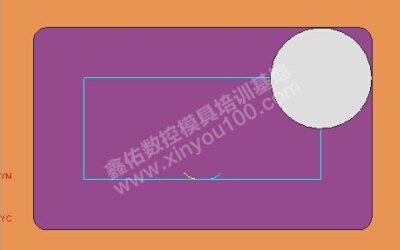

在第一個操作（上圖）中保存的二維 IPW 可用來在第二個操作中切削更多的剩余材料。

因?yàn)榇蜷_了“保存二維 IPW”，則第二個操作的未切削材料被捕獲為在后續操作中要使用的材料。

從第二個和第三個操作保存的二維 IPW。

每個操作中都使用較小刀具對更多材料進行切削。任何以白色線條圍住的剩余材料，被捕獲為下一個操作中已保存的二維 IPW。繼續此操作，直到所有的材料均被切削。
