加工中心的主軸錐孔通常分為兩大類，即錐度為7:24的通用系統和1:10的HSK真空系統。
7:24的通用刀柄是靠刀柄的7:24錐面與機床主軸孔的7:24錐面接觸定位連接的，在高速加工、連接剛性和重合精度三方面有局限性；HSK真空刀柄靠刀柄的彈性變形，不但刀柄的1:10錐面與機床主軸孔的1:10錐面接觸，而且使刀柄的法蘭盤面與主軸面也緊密接觸，這種雙面接觸系統在高速加工、連接剛性和重合精度上均優于7:24的刀柄。

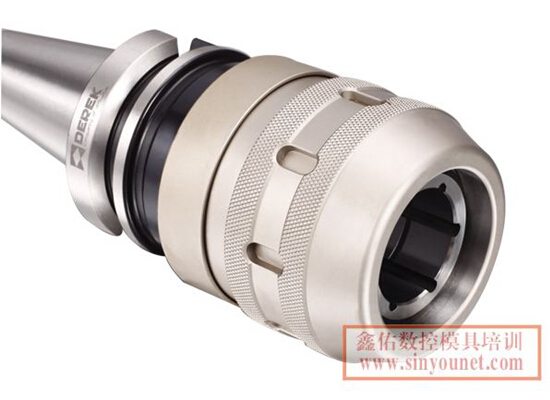

一、7:24錐度的通用刀柄：
錐度為7:24的通用刀柄通常有五種標準和規格，即NT（傳統型）、DIN 69871（德國標準）、IS0 7388/1（國際標準）、MAS BT（日本標準）以及ANSI/ASME（美國標準）。NT型刀柄德國標準為DIN 2080，是在傳統型機床上通過拉桿將刀柄拉緊，國內也稱為ST；其它四種刀柄均是在加工中心上通過刀柄尾部的拉釘將刀柄拉緊。目前國內使用最多的是DIN 69871型(即JT）和MAS BT型兩種刀柄。DIN 69871型的刀柄可以安裝在型和ANSI/ASME主軸錐孔的機床上，IS0 7388/1型的刀柄可以安裝在DIN 69871型、IS0 7388/1和ANSI/ASME主軸錐孔的機床上，所以就通用性而言，IS0 7388/1 型的刀柄是最好的。
1、DIN 2080型（簡稱 NT 或ST）：
DIN 2080是德國標準，即國際標準ISO 2583，是我們通常所說NT型刀柄，不能用機床的機
械手裝刀而用手動裝刀。
2、DIN 69871型（簡稱JT、DIN、DAT或DV）：
DIN 69871型分兩種，即DIN 69871 A/AD型和DIN 69871 B型，前者是中心內冷，后者是
法蘭盤內冷，其它尺寸相同。
3、ISO 7388/1型（簡稱IV或IT）：
其刀柄安裝尺寸與DIN 69871型沒有區別，但由于ISO 7388/1型刀柄的D4值小于DIN 69871
型刀柄的D4值，所以將ISO 7388/1型刀柄安裝在DIN 69871型錐孔的機床上是沒有問題的，但將DIN 69871型刀柄安裝在ISO 7388/1型機床上則有可能會發生干涉。
4、MAS BT型（簡稱 BT）：
BT型是日本標準，安裝尺寸與DIN 69871、IS0 7388/1及ANSI完全不同，不能換用。BT
型刀柄的對稱性結構使它比其它三種刀柄的高速穩定性要好。
5、ANSI B5.50型（簡稱 CAT）：
ANSI B5.50 型是美國標準，安裝尺寸與DIN 69871、IS0 7388/1類似，但由于少一個楔缺口，所以ANSI B5.50型刀柄不能安裝在DIN 69871和IS0 7388/1機床上，但DIN 69871和IS0 7388/1刀柄可以安裝在ANSI B5.50型機床上。
二、1:10的HSK真空刀柄：
HSK 刀柄有A型、B型、C型、D型、E型、F型等多種規格，其中常用于加工中心(自動換刀)上的有A型、E型和F型。
1、A型和E型的最大區別就在于：
①A 型有傳動槽而E 型沒有。所以相對來說A 型傳遞扭矩較大，相對可進行一些重切削。而E型傳遞的扭矩就比較小，只能進行一些輕切削。
②A 型刀柄上除有傳動槽之外，還有手動固定孔、方向槽等，所以相對來說平衡性較差。而E型沒有，所以E型更適合于高速加工。
2、E型和F型的機構完全一致，它們的區別在于:
同樣稱呼的E型和F型刀柄(比如E63和F63)，F(xiàn)型刀柄的錐部要小一號。也就是說E63和F63的法蘭直徑都是φ63，但F63的錐部尺寸只和E50的尺寸一樣。所以和E63相比，F(xiàn)63的轉速會更快(主軸軸承小)。
