分模面可以簡單的分為平面分型、斜面分型與曲面分型，可沒有純粹的平面、斜面或曲面分型，絕大部分是幾樣綜合在一起！產品不一樣，分型面的做法也不一樣，這一部分更側重于實戰經驗！幾種常見局部的分法如下所述：

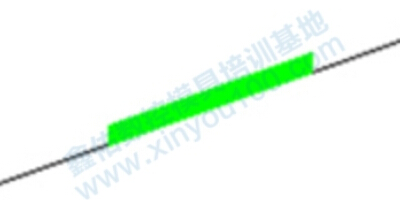

1. 平面分型面的選取

若PL面與開模分向垂直，則可直接延伸為PL面

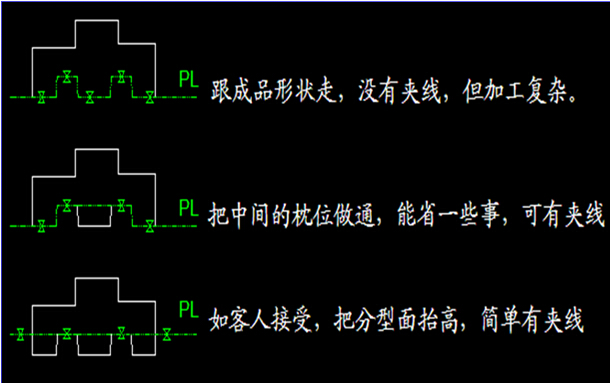

2. 高低分型面

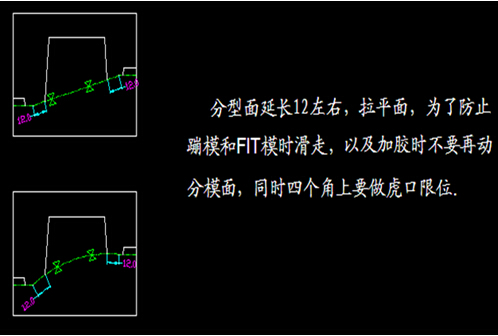

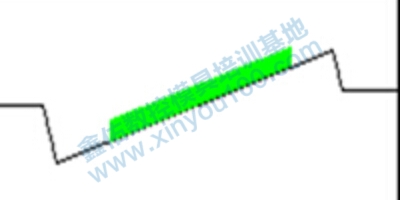

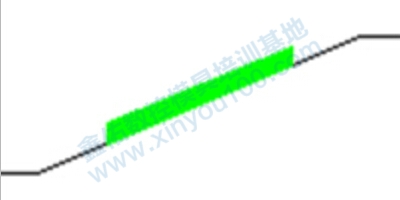

3. 斜面分型面的選取

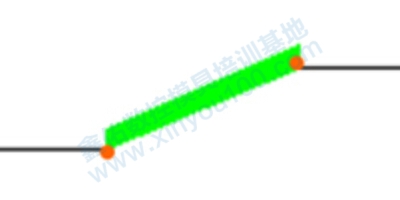

公母模仁在紅色點處相接來封膠，容易在成品邊緣產生毛邊（不可?。?/span>

公母模仁直接在斜面上靠破，彼此之間會產生錯位（不可取）

斜面靠破后再延伸一平面定位，同時出有利于加工對刀（可?。?/span>

斜面靠破后，公母模仁做插破面防滑處理（可?。?/span>

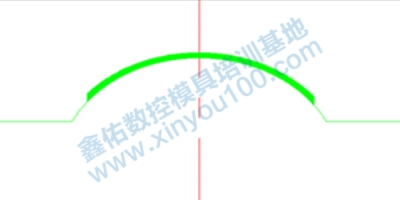

4. 曲面分型面的選取

沿曲面延伸一段靠破面（靠破面的大小視成品大小而定，一般應大于3MM）,再做平面靠破

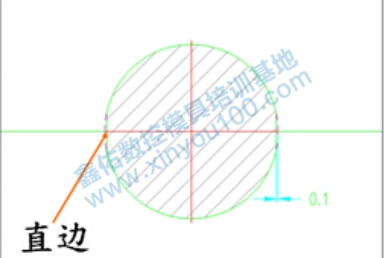

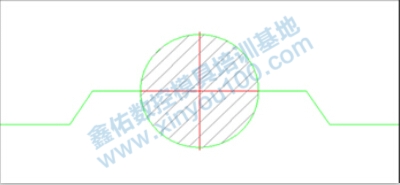

5. 圓柱形產品PL面的選取

對于軸類零件有圓度要求時，在PL面上向內做小0.1MM,增加一段直邊

防錯位，利于公母模仁配合加工

6. 破孔的拆法

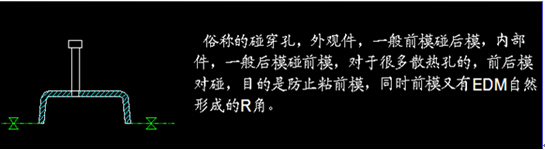

1）.正面靠破孔

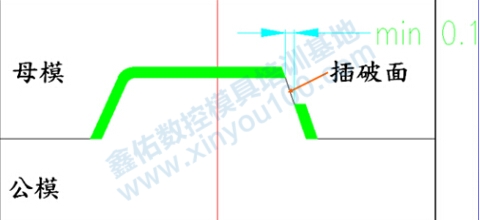

2）.側面靠破孔

插破面上必須做角度，且角度越大越好，原則上拔模段差min=0.1MM

  3).斜面方孔分模面

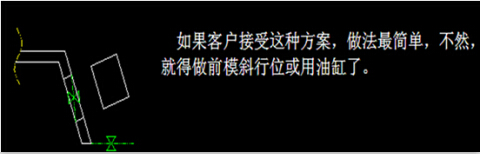

7. 側面缺膠分模面

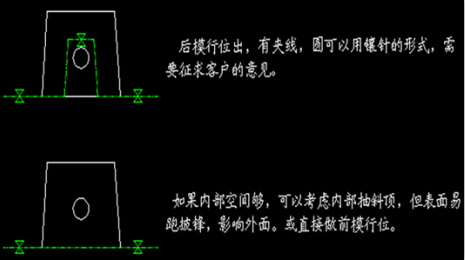

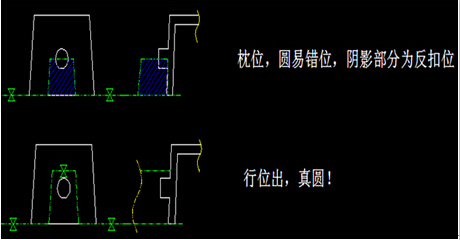

8. 側面穿孔分型面

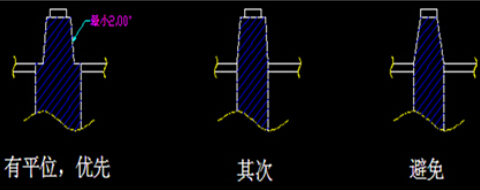

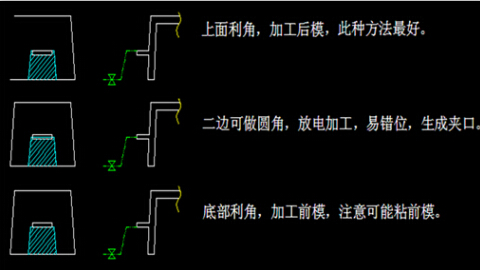

9. 側面柱位分型面

10. 側面凸片分型面

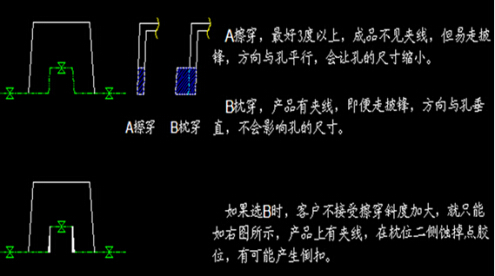

11. 有擦穿位的分型面

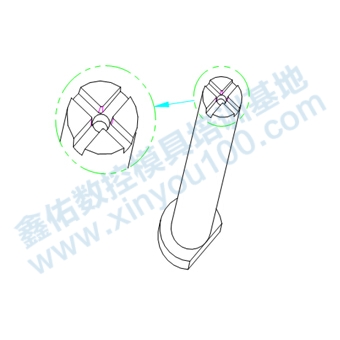

12. 十字肋處入子的拆法

十字肋因?yàn)槔咻^深，一般為放電加工，加工難度大，易造成工件異常，將其拆成入子可方便加工，縮短加工周期，常見有以下幾種方式：

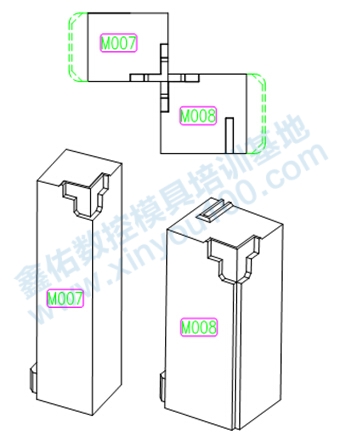

A.沿肋的邊緣拆成兩個入子，開向槽放電加工，快而好

B.在肋的底部做一不通的入子，將肋改放電加工為線割加工

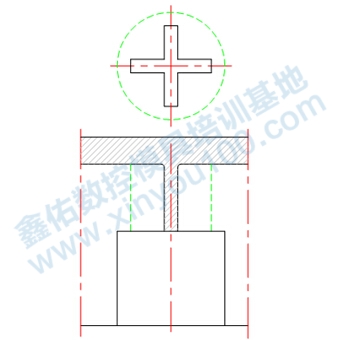

C.將整個肋設計為一個圓形入子
