在UG制圖過程中，我們通常選TOP作為我們的俯視圖，但也經常碰到三維模型里的俯視圖并不是我們想要的相應視圖，那我們怎樣把視圖放成我們想要的方向，這里又分兩種情況：

第一種情況：我們的三維產品與坐標系是平行的，只是方向不對

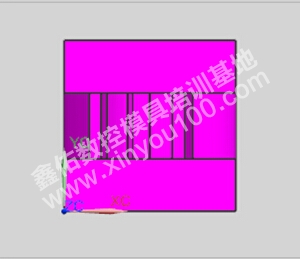

圖1是我們想要的俯視圖

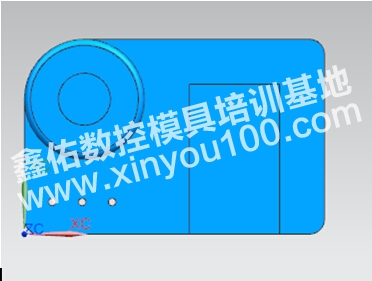

圖2是我們實際按俯視圖時看到是這種情況

這種情況屬于我們的產品與坐標系是平行的，只是這個擺放的方向不對。我們有兩種解決方法：

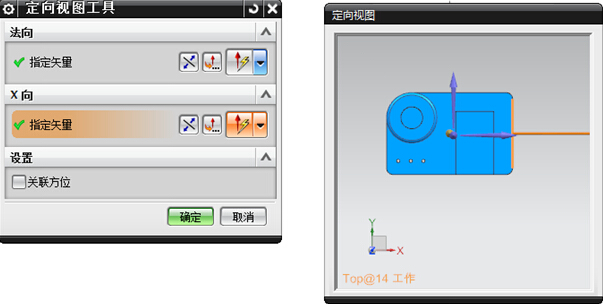

第一種解決方法：進入制圖里面出工程圖，在基本視圖里有一個定向視圖工具

在這里我們可以自己定義法向和X向

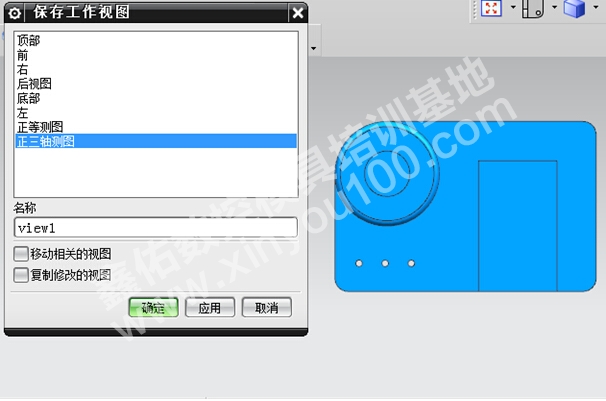

第二種解決方法：在建模里面把我們想要的俯視圖擺好，可以按F8擺成我們想要的視圖，然后菜單上面 視圖→操作→另存為  我現在取名view1

結果如下

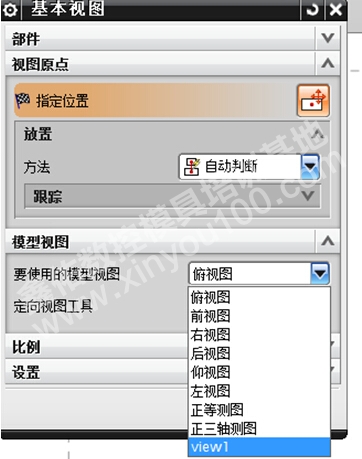

在建模里把視圖擺好之后，再進入制圖里面出工程圖，在基本視圖里面就可以選上一步保存的視圖了

第二種情況：三維產品與坐標系不平行

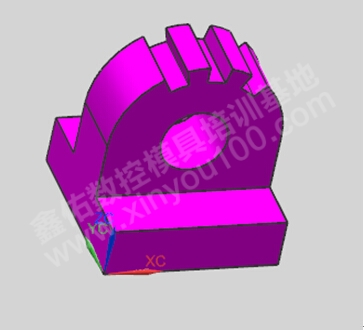

下圖是我們想要的俯視圖

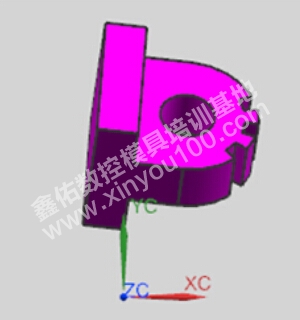

而我們實際看到的俯視圖如下：

可以看到這個三維產品與坐標系是不平行的，與坐標系成角度

這種情況的解決方法也分為兩種：

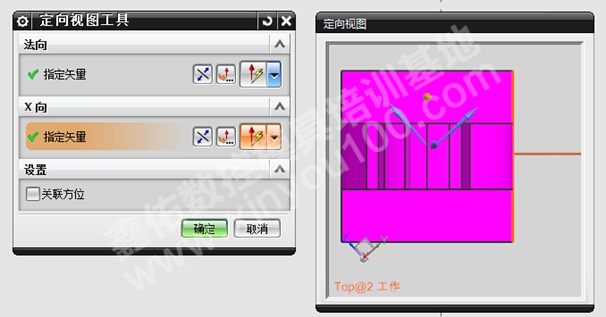

第一種解決方法：與上面講的第一種情況的第一種解決方法一樣，進入制圖里出工程圖，在基本視圖里點定向視圖工具，自己定義法向和X向

第二種解決方法：和上述的第二種方法不同，我們按F8擺正視圖方向是與絕對坐標系平行來擺正的，而現在這個產品與我們的坐標系不平行，所以我們不能通過F8鍵來擺成我們想要的視圖！我們需要先把這個三維產品重定位到絕對坐標系的位置和方向

把三維產品重定位到絕對坐標系的步驟：

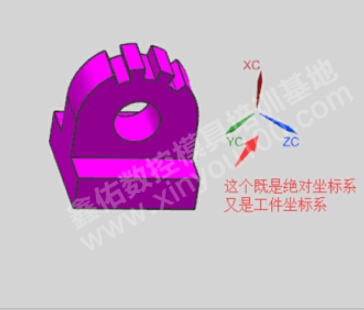

更改之前產品和絕對坐標系的位置如下

1. 把工件坐標系改為我們想要的方向，菜單上面  格式→WCS→定向  用X軸Y軸來更改我們的工件坐標系，

下圖看到的是更改之后的工件坐標系，現在看不到絕對坐標系了，絕對坐標系的位置不可以更改，所以絕對坐標還在原來的位置沒動，這一步我們只對工件坐標系進行了更改

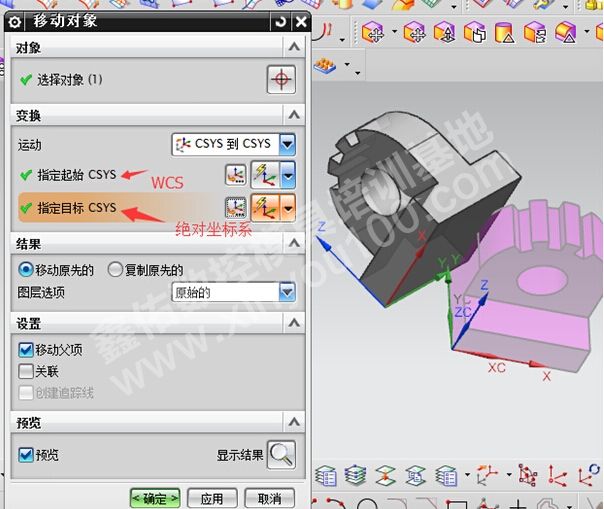

2. 移動對象→CSYS到CSYS(即重定位)把三維產品從工件坐標系的位置移動到絕對坐標系的位置，這樣子我們想要的俯視圖就出來了

3. 進入制圖出工程圖，基本視圖里點俯視圖即可

綜上所述，如果我們是在出工程圖的時候需要把視圖方向更改成我們想要的，只需要在制圖出工程圖的時候自己去定義視圖方向，包括三維軸測的方向自己也可以定義

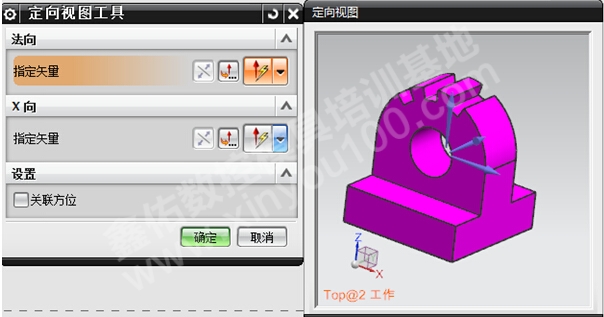

下圖是自己定義三維軸測視圖，直接旋轉成想要的就可以了，不用定義法向和X向

而在建模里更改視圖方向就麻煩多了

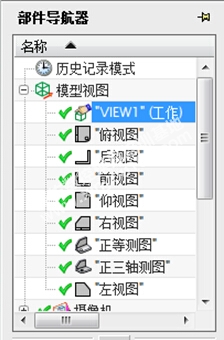

附：自己另存為的視圖怎么找到呢,部件導航器里雙擊
