子程序的概念：

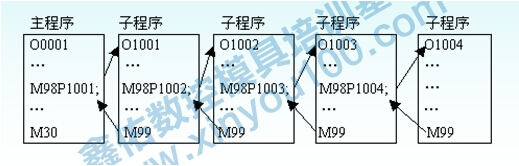

零件上經常會出現一些相同的結構，如果利用一般指令編程，程序中會重復出現相同結構的一組程序段。為了簡化編程，可將這一組重復出現的程序段看作一個循環單元，并按一定的格式編寫成獨立的子程序，對零件上相同結構的加工程序只需調用相應子程序。調用子程序的程序稱為主程序。被調用的子程序還可以調用其他子程序。

調用子程序的指令：

M98------調用子程序

M98 P____ L____

P后跟被調用的子程序號。L后跟重復調用的次數，如只調用一次，L則可以省略。調用指令位于主程序中。

子程序的格式：

O_____；   子程序號

.......

.......

M99；      返回主程序

注意：

不同類型的數控系統子程序結構及調用格式略有區別，但至少都包括如下內容：

1)子程序必須有程序號，作為調用地址人口。

2)主程序中有調用子程序指令M98，該程序段P后面的數字表示被調用的子程序號，L后面數字表示一次調用后將循環體連續重復執行的次數，數控系統執行M98，即將程序號為P______的子程序重復執行L次。

3)子程序最后一行M99表示子程序結束并轉向主程序執行M98的下一行。

4)介于子程序號“%______”和“M99”之間的程序段稱為子程序的循環體。

5)在一次調用子程序并將其連續執行多次，則子程序必須用增量坐標編寫。

6)保證主程序調用和子程序返回正確的銜接（如：從某點進入子程序，返回時也固定在該點。）
