“切削步長”是專用于固定軸曲面輪廓銑的切削參數。

切削步長可控制部件幾何體上的刀具位置點之間沿切削方向的直線距離。步長越小，刀軌沿部件幾何體輪廓的運動就越精確。只要步長大小不影響指定的部件內公差/部件外公差值，系統就會應用為“切削步長”輸入的值。

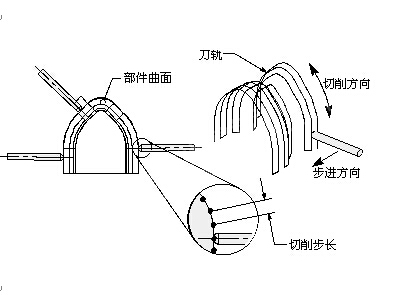

切削步長

刀具直徑和指定允許調整切削步長的大小以防止忽略小的特征，如下所示。

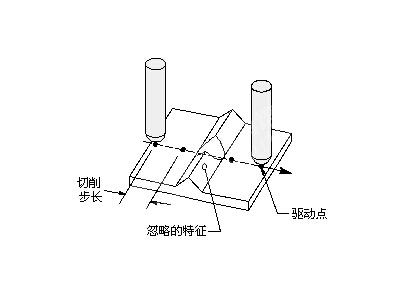

步長控制，“忽略的特征”

在上圖中，系統忽略了部件曲面特征，原因是切削步長值太大而且生成的驅動點太少。驅動點之間的距離太遠，會使連續驅動點生成在特征的一側。因?yàn)樘卣魃蠜]有直接的驅動點，所以刀路會直接穿過該特征。

通過減小切削步長，系統可創建更多的驅動點從而可識別該特征，如下所示。

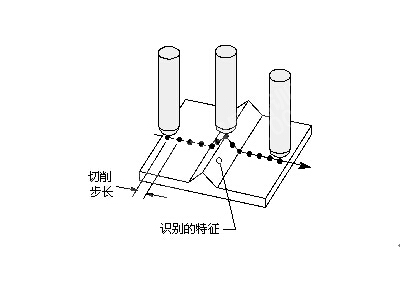

步長控制，“識別的特征”
