UG模板及刀庫的設定方法;

1 啟動ug

2 打開ug安裝目錄下的\NX 8.5\MACH\ resource\template_part\metric\ “mill_contour.prt”文件：

3按Ctrl+Alt+M進入加工界面，把不需要的加工方法刪除，留下需要的，然后開始建立自己的刀具和刀具參數的設定等。

4 設定ok后將文件另存到以上目錄中，新建一個文件名如：sjj.pat

5在ug安裝目錄下打開cam_general.opt文件,(如：\Program Files\UGS\NX 8.5\MACH\resource\template_set\cam_general.opt)

  在文件的第二段任意復制一部分然后粘貼,再改為上一步保存的文件名,如 :${UGII_CAM_TEMPLATE_PART_METRIC_DIR}sjj.prt

6 保存文件,重起ug.模板建立完成;

根據經驗可知，在Unigraphics NX中，用腔銑、平面銑和固定軸銑等三種操作即可完成產品的加工。下文就詳細講解如何利用模板將不用的操作類型濾掉，并且優化操作面板的布局和參數值。

1.建立模板文件
    新建一個*.prt文件保存至“NX安裝目錄machresourcetemplate_ partmetric”下。文件最好起一個易于識別的名稱。實際上，這個文件就是將要用到的模板。本例中，取文件名為“chensisheng.prt”。打開文件，進入編程模塊。
     用對話框中的圖標建立起face-milling、cavity-mill和fixed-contour三個操作.

     選中這三個操作，點擊右鍵選中彈出菜單中的“object-template setting”(對象)項，然后將“template setting”(模板設置)對話框中的兩個選項選中.

     保存文件。此時，模板文件已初步建立成功，接下來進行進一步設置.
     使用者也可以在Unigraphics NX自帶模板文件上直接編輯，但建議不要那樣做.

2.對操作布局進行優化設置
     這是很有意義的一步。為了節約篇幅，現僅以face-milling操作為例，其他操作類似。大家明白了例子，便可舉一反三

    “face-milling”的操作面板，參數選項甚多，選擇起來十分不便。其實，就本文所介紹的要加工的這個類型的產品來看，用到的face-milling操作并不需要這么多的參數設置，需要動手簡化。

     點擊“tool path”(刀軌)下的“options”(選項)的按扭.出現“Customize Dialog”(自定義對話框)按扭,點中，
     對話框的上半部分內容代表操作面板中現有的按扭和它們的布局，可以通過右側的箭頭調動操作面板中按扭的布局；對話框的下半部分內容代表UG編程中所有參數設置按扭庫。通過中間的上下箭頭可以將庫的內容提供到現有面板面上，也可以將面板面上的內容移回到庫內。

     對比調整前后的“face-milling”操作面板，可以清楚地發現對話框內容簡單了許多。至于怎樣布置參數按鈕更加合理、更加簡潔，需要綜合考慮多方面因素，這取決于被加工工件的特性、編輯者的編程技能、經驗以及習慣等因素


3.操作面板中參數值的設置
    這一步也很有意義。操作面板中加工參數的默認值往往不符合生產的需要，于是設計人員往往需要不停地重復“刪除→鍵入”這個動作，而且有時還很容易忘記修改參數值，導致以前的工作前功盡棄。如果能夠?qū)⑦@些默認值更改為實際所設計中需要的參數值就方便多了。

    通過對個人模板的設置，這個問題其實很容易解決，在調整布局的操作面板上的相應位置鍵入想要的參數值，然后按“ok”鍵結束即可。

4.模板中刀具庫的建立
    目的也是一樣，把模板建立好，方便更改和使用就可以了。進入刀具樹目錄形式，建立一系列自己常用的刀具.

    將所有新建的刀具全部選中后，點鼠標右鍵選中彈出菜單中的“Object-Template Settng”(對象)項，然后在“template setting”(模板設置)中選擇“Load with Parent”(連同父體加載)，將刀具設為永久性刀具，通過這項工作設計人員就可以建立自己的刀具庫及其相關參數了.
    到此個人模板的設置已經告一段落了，但要應用它，還要再走一小步。

5.修改模板配置文件（.opt文件）
     進入“NX安裝目錄mach resourcetemplate_set”目錄，打開“cam_general.opt”文件（用寫字板、記事本等文檔編輯軟件即可），在文中加入先前設置的模板名稱，本例中模板名稱“chensisheng.prt”

     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}chensisheng.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}mill_planar.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}mill_contour.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}mill_multi-axis.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}drill.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}hole_making.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}turning.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}wire_edm.prt
     ##
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}chensisheng.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}mill_planar.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}mill_contour.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}mill_multi-axis.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}drill.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}hole_making.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}turning.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}wire_edm.prt

     或者在該文件下加入
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}chensisheng.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}mill_planar.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}mill_contour.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}mill_multi-axis.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}drill.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}hole_making.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}turning.prt
     ${UGII_CAM_TEMPLATE_PART_ENGLISH_DIR}wire_edm.prt
     ##
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}chensisheng.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}mill_planar.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}mill_contour.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}mill_multi-axis.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}drill.prt
     {UGII_CAM_TEMPLATE_PART_METRIC_DIR}hole_making.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}turning.prt
     ${UGII_CAM_TEMPLATE_PART_METRIC_DIR}wire_edm.prt

     D:ju_confcam_juchensisheng.prt

     D:ju_confcam_juchensisheng_.prt
     (使用這種方法，需要把chensisheng.prt文件和hensisheng_.prt文件放在此目錄下)
     (注：chensisheng.prt和chensisheng_.prt內容可一樣，這只是區別不能重復文件名)

     以兩種方法均可。然后存盤即可。至此設置工作全部完成！

  現在可以嘗試一下看看效果如何。打開或者新建一個Unigraphics NX的part文件，進入編程模塊。如果是第一次進入編程模板，會在初始的“machining environment”對話框的“cam setup”子框中發現“chensisheng”的名字，不要猶豫，選中它，這就是本例中的模板文件。

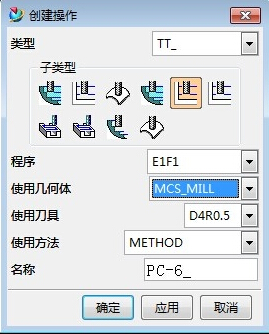

    如果編程模塊已經經過了“initialize”，則會在“create operation”對話框的“type”下拉菜單中發現“chensisheng”，選中它即可。

    這樣以后再使用此模板時，就會發現原先繁雜的“create operation”對話框變得簡潔多了，里面只有本例中想要的三種操作。進入“face-milling”操作面板，在模板中設置的面板布局和相關參數都安安穩穩地在那里等待，打開刀具庫選項，映入眼簾的是已經設置好的刀具參數。經過一番設置后，終于可以坐享其成了。
