坐標系和原點

一、機床坐標系：

機床坐標系是機床上固有的坐標系，并設有固定的原點。每一臺機床出廠時已設置完成，一般不允許更改。它也是整個機床檢測系統的基礎。開機后的歸零就是回到機床坐標系的原點。

二、工件坐標系：

工件坐標系是編程人員在編程過程中使用的，由編程人員以工件圖樣上的某一固定點為原點所建立的坐標系，又稱為加工坐標系或編程坐標系，編程尺寸都按工件的尺寸確定。

三、工件坐標系坐標軸的確定：

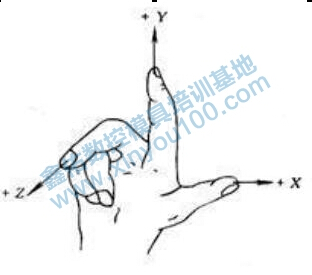

1、  標準的坐標系是一個右手直角笛卡爾坐標系。右手大拇指代表X軸正方向，食指代表Y軸正方向，中指代表Z軸正方向。

四、工作坐標系原點的確定：

1、用來確定工件幾何形體上各要素的位置而設置的坐標系，工件坐標系的原點即為工件零點。

2、工件零點的位置是任意的，它是由編程人員在編制程序時根據零件的特點選定的。

3、考慮到編程的方便性，工件坐標系中各軸的方向應該與所使用的數控機床的坐標軸方向一致。

4、盡量選在工件圖樣的基準上，便于計算，減少錯誤，以利于編程。

5、盡量選在尺寸精度高，粗糙度值低的工件表面上，以提高被加工件的加工精度。

要便于測量和檢驗。

6、對于對稱的工件，最好選在工件的對稱中心上。

7、對于一般零件，選在工件外輪廓的某一角上。

8、Z軸方向的原點，一般設在工件表面。

五、絕對坐標和相對坐標

1、絕對坐標系和絕對編程（G90）：所有坐標點的坐標值均從某一固定坐標原點（工件坐標原點）計量的坐標系，稱為絕對坐標系。

2、相對坐標系和相對編程（G91）：運動軌跡的終點坐標是相對于起點計量的坐標系，稱為相對坐標系（或稱為增量坐標系）。

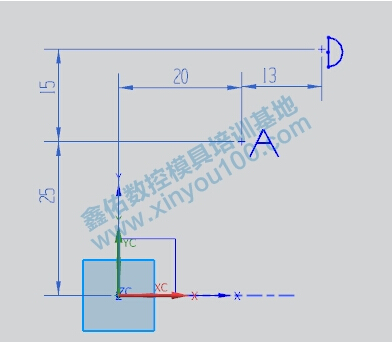

3、如圖中的A、D兩點，若以絕對坐標計量，則A(20，25)，D（33，40）。若以相對坐標計量，則D點的坐標是以A點為原點建立起來的坐標系內計量的，則終點D的相對坐標為（13，15）。
