1、cnc加工中心快速定位

      數控機床在進行零件切削加工前，常需要先使刀具移動到某個規定的位置。GOO指令用來命令刀具從所在點按機床提供的最快速度移到規定位置。編程時只需給出定位點的坐標。定位點的坐標可以用絕對尺寸或增量尺寸表示.即用G90指令絕對尺寸，用G91指令增量尺寸。

程序格式為:G90  G00 X_ Y_ Z

            或G91  GOO X_Y_Z_

    其中x,Y,Z為目標點在工件坐標系中的絕對坐標值或增量坐標值。對于兩軸聯動機床.每個程序段最多允許寫兩個坐標值，此時，上述格式中的三個坐標值可分兩個程序段書寫。其中X、Y、Z為目標點在工件坐標系中的絕對坐標值或增量坐標值。對于兩軸聯動機床.每個程序段最多允許寫兩個坐標值，此

時，上述格式中的三個坐標值可分兩個程序段書寫。

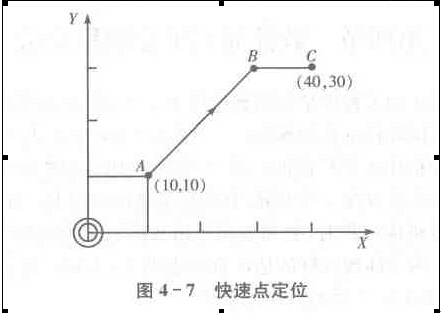

    如圖4-7所示，若刀具所在點為A(10,10)，要求快速定位于c點(40.30).其程序?yàn)?span>:

            G90  GOO  X40.  Y30.(絕對值方式)

    或者

            G91  G00  X30.  Y20.(相對值方式)

在執行GOO指令的過程中，刀具的運動軌跡可能為一折線。在圖4一7中.刀具先快速移到B點(30.30)，然后再運動到C點。所以，在使用GOO編程時，要注意刀具是否與工件或夾具發生干涉，以免引起碰撞。

    GO0的快速進給速度由各數控機床生產廠家設定，并用操作面板上的快速進給速率調整旋鈕來調整。通?？焖龠M(jìn)給速率分為FO,25%,50%,100% 4段。其中F0為最慢速率.25%,50%,100%為設定速率的百分比。在程序中.不能用F指令的進給速度指定快速進給速度。

2、cnc加工中心直線插補

    當?shù)毒邔ぜM(jìn)行直線切削加工時.采用直線插補指令GOl.它命令刀具以給定的F進給速度作任意斜率的直線運動。

    其程序格式為:

      GO1 X_Y_Z_F_

式中，X,Y,G是目標點的坐標值，可以用絕對坐標.也可以用增量坐標。F代碼指令刀具沿直線運動的進給速度。GO I中必須含有F指令，否則.視進給速度為零。GO1和F指令都是模態指令(續效指令)。如前面的程序段中已指定過，可不必重新指定。

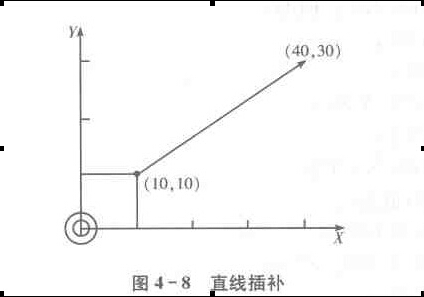

如圖4一8所示，以XY平面為例。要求刀具沿直線AB進行切削加工。
