百分尺的工作原理和讀數方法

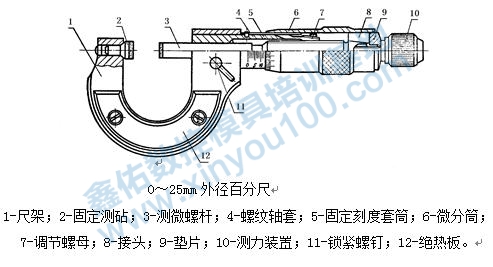

百分尺的工作原理: 如外徑百分尺的工作原理就是應用螺旋讀數機構，它包括一對精密的螺紋——測微螺桿與螺紋軸套，如圖中的3和4，和一對讀數套筒——固定套筒與微分筒，如圖中的5和6。

使用百分尺測量零件的尺寸時，就是把被測零件置于百分尺的兩個測量面之間。所以兩測砧面之間的距離，就是零件的測量尺寸。當測微螺桿在螺紋軸套中旋轉時，由于螺旋線的作用，測量螺桿就有軸向移動，使兩測砧面之間的距離發生變化。如測微螺桿按順時針的方向旋轉一周，兩測砧面之間的距離就縮小一個螺距。同理，若按逆時針方向旋轉一周，則兩砧面的距離就增大一個螺距。常用百分尺測微螺桿的螺距為0.5mm。因此，當測微螺桿順時針旋轉一周時，兩測砧面之間的距離就縮小0.5mm。當測微螺桿順時針旋轉不到一周時，縮小的距離就小于一個螺距，它的具體數值，可從與測微螺桿結成一體的微分筒的圓周刻度上讀出。微分筒的圓周上刻有50個等分線，當微分筒轉一周時，測微螺桿就推進或后退0.5mm，微分筒轉過它本身圓周刻度的一小格時，兩測砧面之間轉動的距離為：0.5÷50=0.01(mm)。由此可知：百分尺上的螺旋讀數機構，可以正確的讀出0.01mm，也就是百分尺的讀數值為0.01mm。

百分尺的讀數方法:在百分尺的固定套筒上刻有軸向中線，作為微分筒讀數的基準線。另外，為了計算測微螺桿旋轉的整數轉，在固定套筒中線的兩側，刻有兩排刻線，刻線間距均為1mm，上下兩排相互錯開0.5mm。百分尺的具體讀數方法可分為三步：

一、讀出固定套筒上露出的刻線尺寸，一定要注意不能遺漏應讀出的0.5mm的刻線值。

二、讀出微分筒上的尺寸，要看清微分筒圓周上哪一格與固定套筒的中線基準對齊，將格數乘0.01mm即得微分筒上的尺寸。

三、將上面兩個數相加，即為百分尺上測得尺寸。

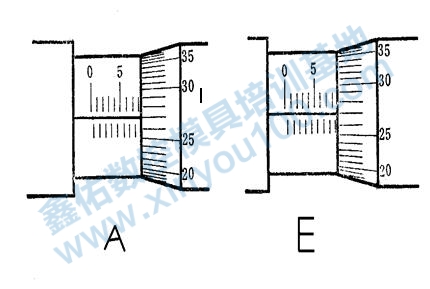

如圖A，在固定套筒上讀出的尺寸為8mm，微分筒上讀出的尺寸為27（格）×0.01mm =0.27mm，上兩數相加即得被測零件的尺寸為8.27mm；圖E，在固定套筒上讀出的尺寸為8.5mm，在微分筒上讀出的尺寸為27（格）×0.01mm =0.27mm，上兩數相加即得被測零件的尺寸為8.77mm。
