大批量網孔分型面的處理

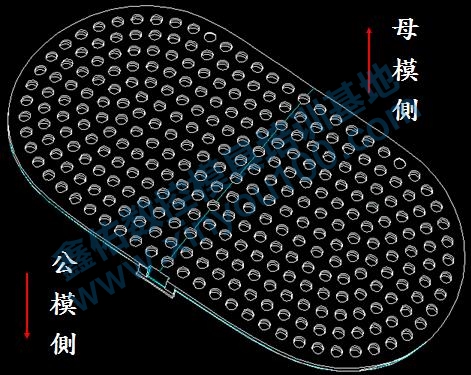

如下圖所示，當產品上有很多通孔的時候

在設計此產品的分模線時我們有以下幾種做法：

A:肉厚全分在母模側

問題：開模后成品會留在母模側，造成粘母模，產品取不出來

優點：成品母模面無靠破痕跡，外觀漂亮

B:肉厚全分在公模側

問題：包緊力大，成品頂出困難，易變形

優點：靠破面損壞后，公模仁做可換入子

總結：

以上兩種方法所能解決的問題有限，都不能達到很完美的效果，因此我們采取以下方式加以改善

注：

1.此種分模方式成品的1/3在母模，2/3在公模

2.為了確保成品最終留在公模側，母模側的拔模角度要大于公模側

3.在靠破面上公模側尺寸要大于母模側0.1-0.2MM
