壁幾何體

面銑削操作中的壁余量和壁幾何體

使用“壁余量”和“壁幾何體” 可以覆蓋與工件體上的加工面相關的壁的全局“部件余量”。在“面銑削”操作中使用“壁余量”和“壁幾何體”，您可以將工件體上的面（除了要加工的面）選為“壁幾何體”，并將唯一的“壁余量”應用到這些面上來替換“部件余量”。

使用操作模板 (face_milling_area ) 可以訪問“切削區(qū)域”、“壁”和“自動壁選擇”。

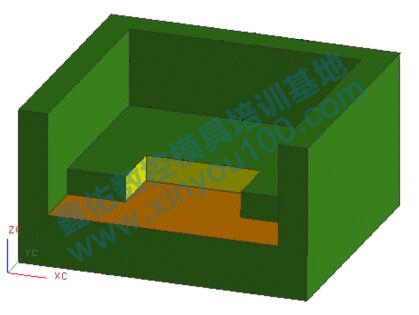

下圖說明了在“面銑削”操作中與工件體關聯(lián)的不同幾何體類型。在此示例中，橙色部分表示要加工的面。黃色部分表示那些被選為要接收壁余量的壁幾何體的面。剩余的綠色部分表示那些將作為要接收部件余量的部件幾何體的面。

需要獨特壁余量的部件

下面的圖表說明了當您將壁余量 (1) 和部件余量 (10) 分別應用于壁幾何體和部件幾何體時此部件的頂視圖。請注意，系統(tǒng)只將壁余量 (1) 應用于壁面，而將部件余量 (10) 應用于工件體上剩余的面。

將壁余量應用于壁面，而將部件余量應用于工件體上剩余的面。
