在UGNX編程過程中如何改變刀軌顯示寬度呢？

刀軌顯示寬度直接影響刀路顯示效果，影響編程者對刀路做出準確判斷。

UG默認顯示寬度，不利于編程，有必要設置一下以改變顯示效果。

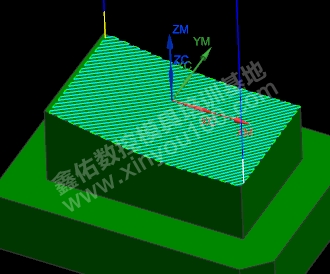

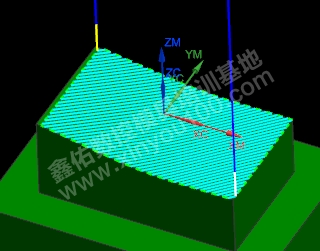

臨時改變顯示效果，只需要在可視化首選項/直線下面取消顯示線寬即可，如下圖：

一勞永逸的方法，在UG安裝目錄Siemens\NX 8.5\LOCALIZATION\prc\simpl_chinese\startup下面，找到model-plain-1-mm-template.prt.打開該文件，在同樣的位置：可視化首選項/直線下面取消顯示線寬并保存該文件。

這樣該設置即被永久改變，不需要重復設定。

需要注意的是，該設定對建模及制圖模塊的顯示效果同樣其作用。
