“自動平面”利弊

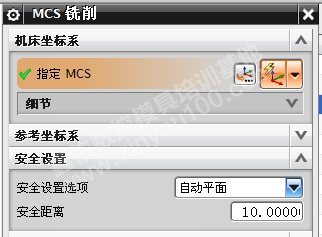

在我們?cè)O(shè)定安全平面的時候，安全設置選項默認為“自動平面”，意思是UG自動判斷模型最高點，并加上“安全距離”值的高度創建安全平面。

如上圖所示：在最高點往上10mm創建安全平面。

“自動平面”好處在于可以自動識別工件最高點，尤其是加工多個面的時候，無需為高度不同重新設定安全平面。

 但需要注意的是“自動平面”有風險，“自動平面”必須選擇整個部件計算刀路，否則無法識別最高點。

這樣可以導致撞刀。

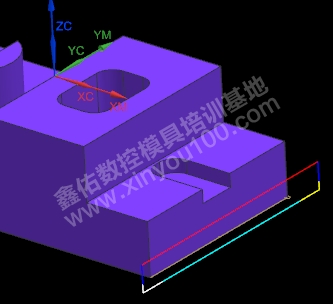

上圖所示即為這種情況，安全平面設定為“自動平面”10mm，結果卻不是在最高點以上10。

因?yàn)闆](méi)有選整個部件計算刀路，而是選了邊界。這個時候UG就以該邊界為工件最高點了，這樣就會導致撞刀。

自動平面可用，但當你不選部件計算刀路的時候就要當心了，如“平面銑”、“曲面驅動”等等。這個時候可以針對該操作單獨設定安全平面。

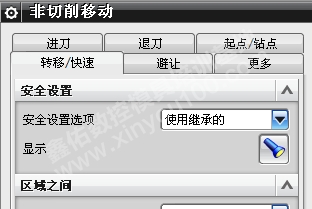

設定是位置在非切削移動里面，如下圖所示。
