UG NX編程之“在邊緣滾動刀具”

“在邊緣滾動刀具”是專用于曲面銑和等高銑的切削參數。

邊界滾動通常是一種不希望出現的情況，它發生在驅動路徑的延伸超出部件曲面的邊界時。刀具沿著部件曲面的邊界滾動很可能會過切部件。在邊緣滾動刀具允許控制是否發生邊界跟蹤。

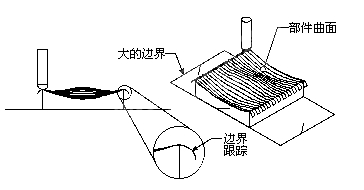

“在邊緣滾動刀具”按鈕可在 ON（進）和 OFF（出）之間切換。當切換為 ON 時，允許發生邊界跟蹤，如下所示。

在上圖中，發生了邊界跟蹤，原因是邊界的延伸超出了部件曲面。刀具在仍與部件曲面接觸的同時試圖達到邊界，這樣就會在邊界上滾動。

滾動僅發生在以下情況下：

• 當驅動路徑的延伸超出部件曲面的邊界時。
• 當?shù)毒咻S獨立于部件曲面時。

當切換為 OFF 時，不允許發生邊界跟蹤，如下所示。

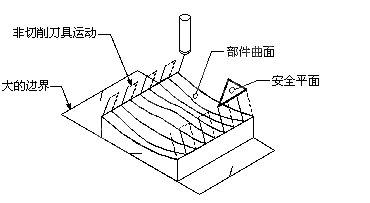

刪除邊界跟蹤后，過渡刀具運動為非切削運動。例如，如果為重定位進刀和退刀定義了如下所示的安全平面，則刀具在往復運動之間會退回到安全平面。
