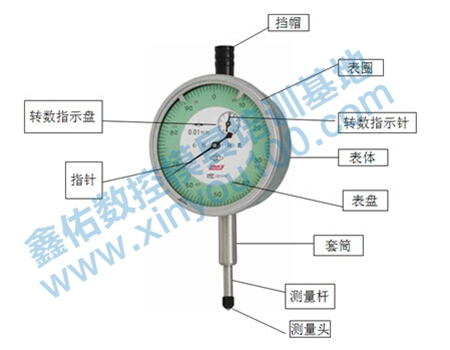

一、百分表的工作原理：
是將被測尺寸引起的測桿微小直線移動,經過齒輪傳動放大,變?yōu)橹赣?jì)在刻度盤上的轉動,從而讀出被測尺寸的大小。百分表是利用齒條齒輪或杠桿齒輪傳動,將測桿的直線位移變?yōu)橹羔樀慕俏灰频挠?jì)量器具，常用的刻度值為0.01mm，百分表不能單獨使用，通過表架將其夾持后使用。它不僅用于測量，還可以用于某些機械設備的定位讀數裝置。
二、百分表的檢查：
1、檢查外觀：檢查表蒙是否透明，不允許有破裂和脫落現象，后封蓋要封的嚴密，測量桿、測頭、裝夾套筒等活動部位不得有銹跡，表圈轉動應平穩，靜止要要可靠。
2、檢查指針靈敏度：推動測量桿，測量桿的上下移動應平穩，靈活，無卡住現象，指針與表盤不得有摩擦現象，字盤無晃動現象。
3、檢查穩定性：推動側桿n次，觀察指針是否回到原位，其允許誤差不大于±0.003mm。
1、使用前，應先檢查該百分表是否在受控范圍，檢查測量桿活動的靈活性。即輕輕推動測量桿時，測量桿在套筒內的移動要靈活，沒有如何軋卡現象，每次手松開后，指針能回到原來的刻度位置。
2、使用時，必須把百分表固定在可靠的夾持架上。切不可貪圖省事，隨便夾在不穩固的地方，否則容易造成測量結果不準確，或摔壞百分表。
3、測量時，不要使測量桿的行程超過它的測量范圍，不要使表頭突然撞到工件上，也不要用百分表測量表面粗糙度或有顯著凹凸不平的工作。
4、測量平面時，百分表的測量桿要與平面垂直，測量圓柱形工件時，測量桿要與工件的中心線垂直，否則，將使測量桿活動不靈或測量結果不準確。
5、為方便讀數，在測量前一般都讓大指針指到刻度盤的零位。
6、用百分表校正或測量零件時，應使測量桿有一定的初始測力。即在測量頭與零件外表接觸時，測量桿應有0.3～1mm的緊縮量(千分表可小一點，有0.1mm即可)，使指針轉過半圈左右，然后轉動表圈，使表盤的零位刻線對準指針。悄悄地拉入手提測量桿的圓頭，拉起和抓緊幾次，反省指針?biāo)傅牧阄挥袩o改動。當指針的零位波動后，再開端測量或校正零件的任務。假如是校正零件，此時開端改動零件的絕對地位，讀出指針的偏擺值，就是零件裝置的偏向數值。
7讀數：先讀小指針轉過的刻度線（即毫米整數），再讀大指針轉過的刻度線（即小數部分），并乘以0.01，然后兩者相加，即得到所測量的數值。
四、百分表的保養：
1、百分表是比較精密的測量工具，要輕拿輕放，不得碰撞或跌落地下。
2、應定期校驗百分表精準度和靈敏度。
3.、百分表使用完畢，用棉紗擦拭干凈，放入卡尺盒內蓋好。。
4、要嚴厲避免水、油和灰塵滲入表內，測量桿上也不要加油，以免粘有灰塵的油污進入表內，影響表的靈敏性。
5、百分表和千分表不運用時，應使測量桿處于自在形態，免使表內的彈簧生效。如內徑百分表上的百分表，不運用時，應拆下保管。
現在百分表的一個非常重要的應用就是用來測量形狀和位置誤差等機械測量，如圓度、圓跳動、平面度、平行度、直線度等，目前利用百分表來測量機械形位誤差有個非常簡單且效率高的方法，就是可以直接利用我們的數據分析儀連接百分表來測量，無需人工讀數，數據分析儀軟件可對百分表數據進行采集及分析數據，并計算出各測量結果，可以大大提高測量效率
