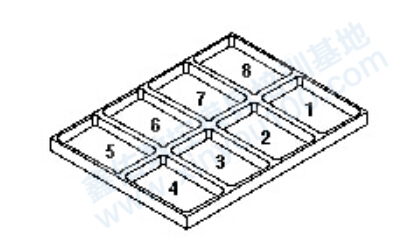

切削參數區域排序是“平面銑”、“型腔銑”和“面銑削”操作中都存在的參數?！皡^(qū)域排序”提供了多種自動或手動指定切削區域加工順序的方式。

區域排序（優化）

選擇所需的“區域排序”選項并生成刀軌。使用“跟隨起點”和“跟隨預鉆點”選項時還需指定“預鉆進刀點”和“切削區域起點”，然后才可生成刀軌。

有關各個“區域排序”選項的介紹如下。

標準

優化

跟隨起點，跟隨預鉆點

標準

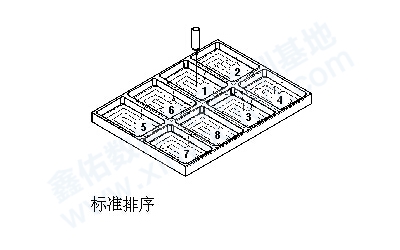

標準允許處理器決定切削區域的加工順序。對于“平面銑”操作，系統通常使用邊界的創建順序作為加工順序（當選擇曲線作為邊界時），或使用面的創建順序作為加工順序（當選擇面作為邊界時）。使用該選項，切削區域的加工順序?qū)⑹侨我夂偷托У摹?/span>

優化

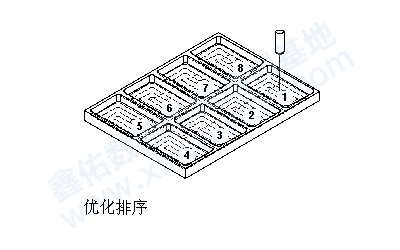

優化將根據加工效率來決定切削區域的加工順序。確定的加工順序可使刀具盡可能少地在區域之間來回移動，并且刀具的總移動距離最短。當使用層優先作為“切削順序”來加工多個切削層時，優化功能將決定第一個切削層中的區域的加工順序。第二個切削層中的區域?qū)⒁韵喾吹捻樞蜻M(jìn)行加工，以此減少刀具在區域間的移動時間。這種交替反向?qū)⒁恢崩^續，直至所有切削層加工完畢。

跟隨起點，跟隨預鉆點

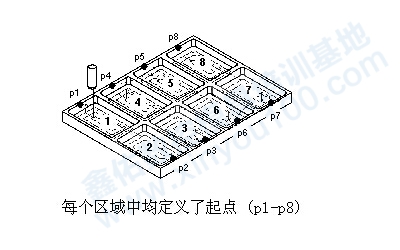

跟隨起點和跟隨預鉆點將根據指定“切削區域起點”或“預鉆進刀點”時所采用的順序來確定切削區域的加工順序。這些點必須處于活動狀態，以便“區域排序”能夠使用這些點。如果為每個區域均指定了一個點，將嚴格按照點的指定順序加工區域。

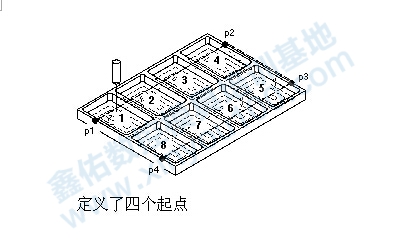

如果沒有為每個區域均定義點，處理器將根據連接指定點的線段鏈來確定最佳的區域加工順序。系統使用閉合區域的質心或開放區域的起點將每個點投影到該鏈上。
