我們一般在倒圓角的時候遵循以下幾個原則：

第一：先大后小，先倒大半徑較大的圓角，再倒半徑較小的圓角。

第二：先少后多，所有的邊界都分為兩種類型（凸邊和凹邊），當超過兩條以上的邊交于一點時，應先確認其中有多少條凸邊和凹邊，然后先倒數量較少的邊界

第三：先斷后連，先倒斷開的邊再倒連續的邊。

第四：先支后干，先完成所有支路的圓角，最后來完成干路的圓角。

第五：同型同倒，盡可能讓所有的凸邊一起倒，所有的凹邊一起倒。

倒圓角的時候先后順序很重要，順序不同，結果是完全兩樣的，我們下面來具體看看：

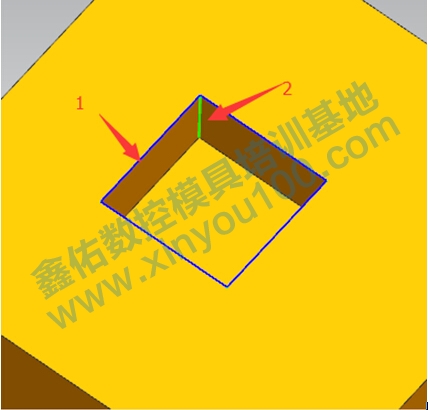

實體上很簡單的一個腔

我們把藍色邊定義為1，綠色邊定義為2

第一種倒法：先對邊1進行倒角，再對邊2倒角的結果如下：

第二種倒法：先倒邊2，再倒邊1的結果如下：

很明顯第二種倒法比第一種方法做出來的效果要好！

再來看一個

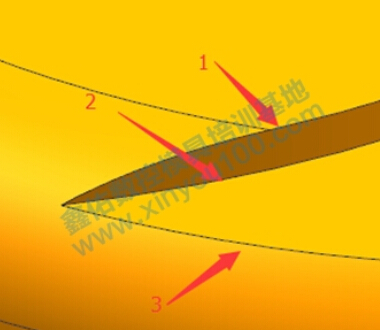

如下圖需要倒角

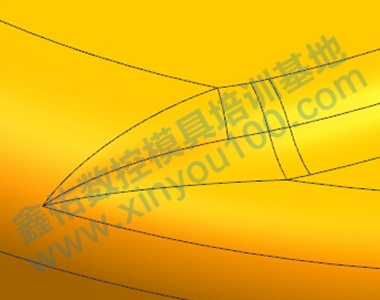

第一種倒法：按3→2→1的順序倒出來的結果如下

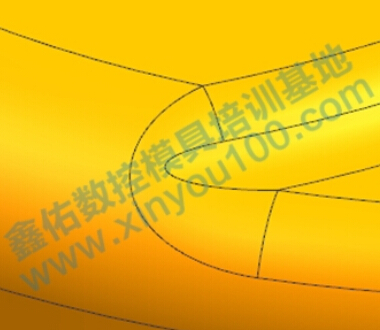

第二種倒法：按2→1→3的順序倒出來的結果如下

綜上所述，倒圓角的時候我們不能生搬硬套開篇講的5個原則，應該靈活使用，在倒圓角的時候多嘗試幾種不同的順序！
