2D雙向混合銑 相對于mastercam等軟件來說可能較容易實現，有人就以此為據說 mastercam 2D能力比UG好，實際上UG等高銑即可實現此效果，就算是2D 平面銑同樣可實現，下面看如何設置：

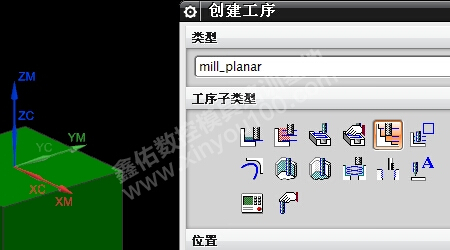

1.平面銑基本操作

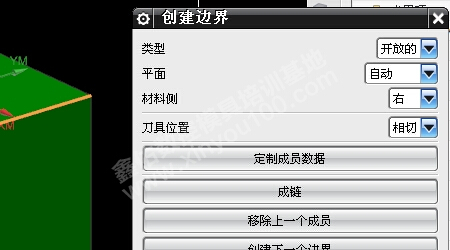

2.選擇部件邊界 邊界類型開放的指定底面

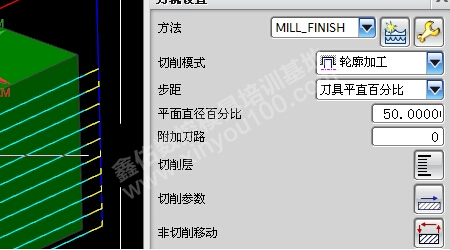

3.模式輪廓加工 下刀量10 現在是順銑效果

4.關鍵在非切削移動中

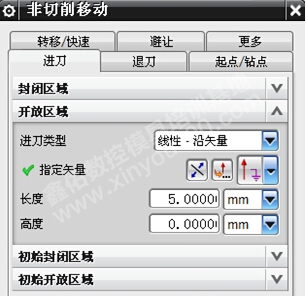

開放區域進刀 設成線性沿矢量 Z負方向，長度為5，高度0

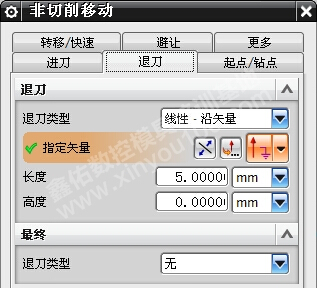

退刀相同。

最終設定為無

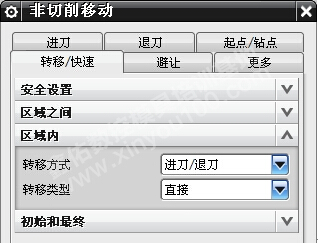

轉移/快速 區域內 設成直接。

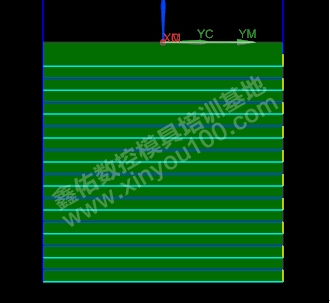

5.效果如下 第一刀下刀量可通過改變邊界高度解決。

最后將進刀/退刀/移刀進給率設為與切削進給率一致。

技巧在于將進刀/退刀/移刀轉化為切削，且進刀/退刀值為下刀量的一半。

這種做法設置繁瑣，實用價值并不大，完全可以用等高銑代替。

但卻有助于加深對非切削移動參數的理解。
