我們?cè)?/span>UG模具設計中經常會用到移動命令，特別是導入產品數據時，按擬定好的脫模方向?qū)a(chǎn)品擺正，和產品設變時，將新舊數據重疊對比。在一些兩個任意位置的零件要想重合在一起往往要移動幾次才能完成，如果用從坐標系到坐標系移動只需要一次就可以完成。下面要來給大家演示一下操作方式：

1：案例演示

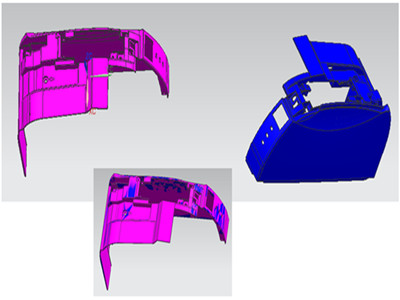

如上圖兩個一樣的零件不在同一個空間內如果要想一次移動完成重合，就要用到從坐標系到坐標系。

2：找到移動對象命令：

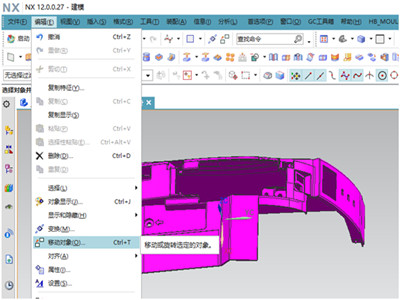

首先打開移動命令，從菜單欄內編輯→移動對象。如有快捷鍵也可以

直接用快捷鍵

3：找到需要對齊的對象：

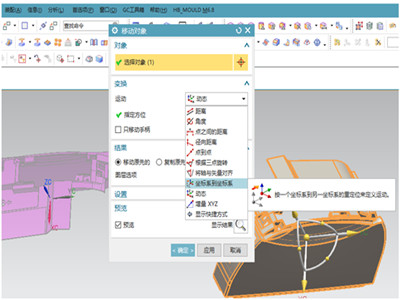

接下來我選擇要移動的對象，然后在運動欄下拉箭頭中找到坐標系到坐標系。

4：坐標系起始設置：

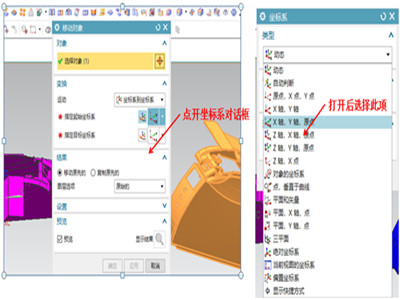

按上圖選好后先給要移動的零件定義好原點，再定義好X軸和Y軸，我們要移動的零件的坐標就定義好了。接下來我們只要定義好要移動到的坐標就好了。

5：坐標系目標設置：

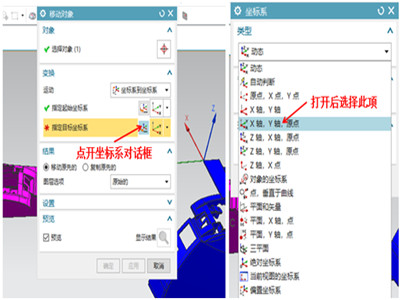

按上圖選好后再給要移動的目標零件定義第二個坐標。一定要注意坐標失量要一致。

6：檢查后確定：

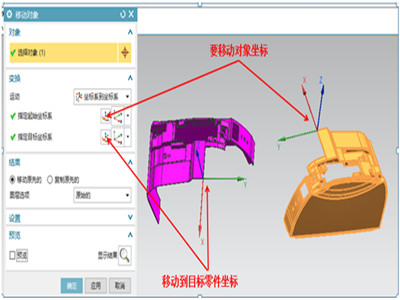

按照方式完成所有操作后，會得到上圖的兩個坐標系確認無誤后點確認完成移動。
