我們?cè)?a href="http://www.xxmini.cn/Course/cate/pid/10.shtml" target="_blank">UG模具設計中對復雜曲面類產品，往往需要對表面進行角度分析，哪些是水平面，哪些是豎直面，哪些是有斜度的曲面，通過斜率分析，找出分型面的位置及對直身面進行增加拔模。下面要來給大家演示一下操作方式：

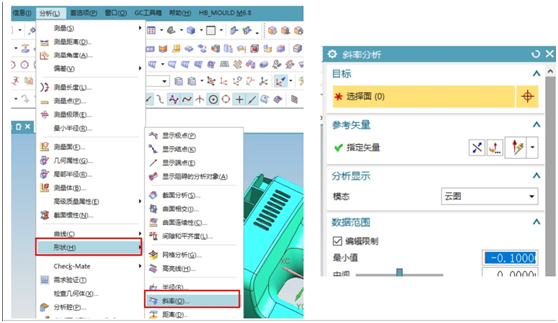

1：分析--形狀--斜率;彈出斜率分析對話框。

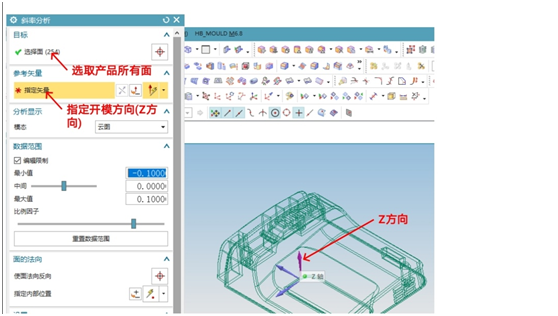

2：框選產品所有表面，參考矢量定為開模方向(Z方向)。

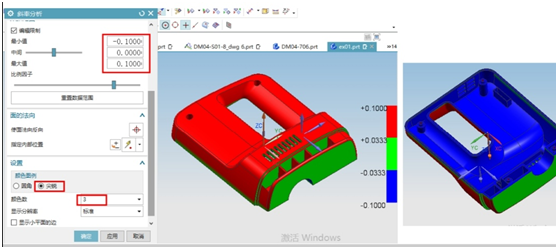

3：設置對話框中，最小值-0.1 ，中間值0， 最大值0.1，控制選尖銳，顏色數選3。設置好后，實體所有面差不多會呈三種顏色，界面右側，也會出現三種顏色，紅色面以前模脫模方向（前模面），中間綠色面基本上脫模斜度為0°（直身面），藍色面以后模脫模方向（后模面）。

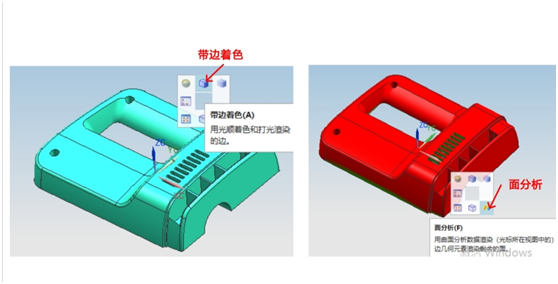

4：面分析的渲染方式與帶邊著色顯示如何快速切換：?jiǎn)螕羰髽?biāo)右鍵選擇帶邊著色或者面分析，進行快速切換。
