一、為什么要用刀具半徑補償：

用銑刀銑削工件輪廓時，刀具中心的運動軌跡是加工工件的實際輪廓，但刀具銑削時是用側刃進行加工的，所以在加工內輪廓時，刀具的中心要向工件的內側偏移一個距離；而加工外輪廓時，刀具的中心要向工件的外側偏移一個距離，這個偏移就是所謂的刀具半徑補償。

二、刀具半徑補償?shù)淖饔茫?/span>

數控系統可以根據程序中的工件輪廓和刀具半徑補償值，自動計算出刀具中心軌跡，從而簡化編程。

三、方向判別：

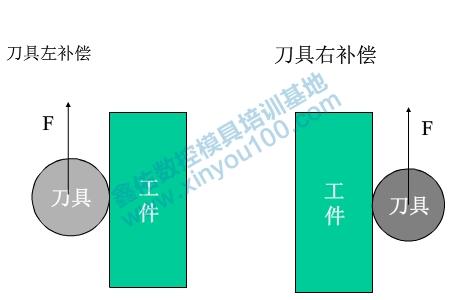

G41刀具半徑左補償           G42刀具半徑右補償        G40取消刀具半徑補償

沿著刀具前進的方向觀察，刀具偏在工件輪廓的左邊為G41，而偏在工件輪廓右邊為G42.

四、格式：G01 G90 G41/G42 D_ X_ Y_ F_;

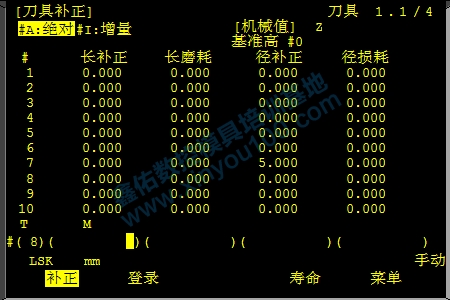

其中D后面跟刀具號，補償值可由參數設置為銑刀的直徑或者是半徑值（使用上，一般皆設置為銑刀的半徑值），而此銑刀的半徑值是加工之前，預先由操作者鍵入控制系統之刀具補償畫面之相對應的號碼內（如：D07，表示刀具補償號碼為7號。7里面的數據為是5，表示銑刀半徑為5.）

徑損耗表示刀具的磨損，它和徑補正是相加使用的（如：7號里面的徑損耗為-0.05，表示此刀具單邊有0.05mm的磨損），而此時的刀補實際上只有4.95.

五、使用刀具補正時應注意以下事項：

1、 不能和G02、G03一起使用，只能和G00或G01一起使用（使用上一般都和G01），且刀具必須要移動（即啟動刀徑補正指令，必須在前一單節啟動，且啟動距離最少要大于刀具半徑）。取消刀具補正也是一樣的。

2、 G41、G42不能重復使用，即在一個程序段已經有了G41/G42指令或正在執行G41/G42的程序段，不能在下一個程序段直接使用G42/G41指令，若要使用，則必須先用G40取消后，再使用G41或G42功能，否則補償就不正常了。

3、 在建立半徑補償程序段后，如果有兩個以上程序段內無坐標軸（X、Y軸）移動指令，將會導致過切現象。
