曲面驅動方法之曲面百分比

曲面百分比通過為第一個刀路的開始和結束點、最后一個刀路的開始和結束點、第一個“步距”以及最后一個“步距”輸入一個正的或負的百分比值來決定要利用的“驅動曲面”區域的大小。

僅使用一個“驅動曲面”時，整個曲面是 100％。對于多個曲面，100％ 被該方向的曲面數目均分。每個曲面被賦予相同的百分比，不管曲面大小。換言之，如果有 5 個曲面，則每個曲面分配 20％，不管各個曲面的相對大小。

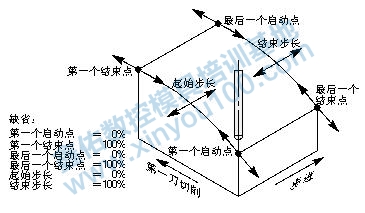

曲面百分比

“第一個啟動”點、“最后一個啟動”點和“起始步長”均被視為 0％。輸入一個小于 0％ 的值（負的百分比）可以將切削區域延伸至曲面邊界外。輸入一個大于 0％ 的值可以減小切削區域。

“第一個結束”點、“最后一個結束”點和“結束步長”均被視為 100％。輸入一個小于 100％ 的值可以減小切削區域。輸入一個大于 100％ 的值可以將切削區域延伸至曲面邊界外。

以 0-100% 之外的值延伸時，曲面總是線性延伸的，與邊界相切。但是，如果曲面是解析的，如圓柱，那么它將沿著圓柱的半徑繼續向外延伸。在上述任一種情況下，其他的驅動曲面不被考慮在延伸范圍內。

第一個啟動點和第一個結束點指的是第一個刀路（作為沿著“切削方向”的百分比距離計算）的第一個和最后一個“驅動點”的位置。

最后一個啟動點和最后一個結束點指的是最后一個刀路（作為沿著“切削方向”的百分比距離計算）的第一個和最后一個“驅動點”的位置。

“起始步長”和結束步長是沿著“步進”方向（即垂直于第一個“切削方向”）的百分比距離。

注意：當指定了多個“驅動曲面”時，最后一個啟動點和最后一個結束點不可用。

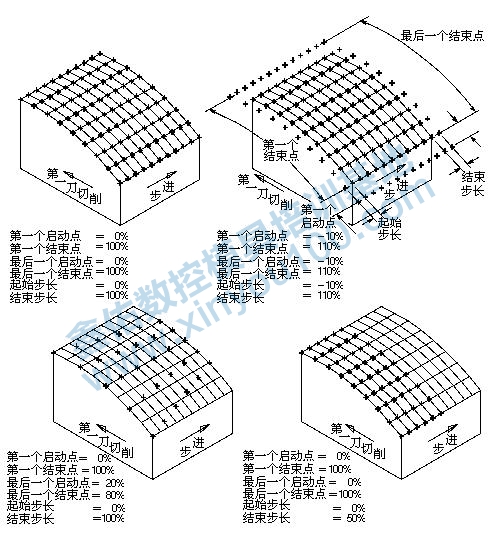

定義切削區域的曲面百分比
