徑向切削

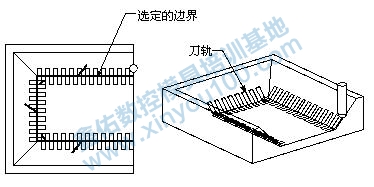

徑向切削驅動方式允許您使用指定的“步進距離”、“帶寬”和“切削模式”生成沿著并垂直于給定邊界的“驅動路徑”。此驅動方式可用于創建清理操作。

徑向切削驅動方式

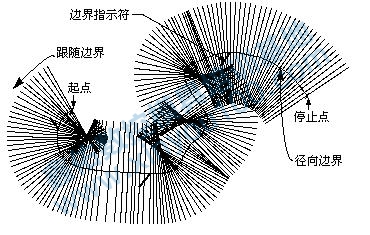

開始時，刀具按邊界指示符的方向沿著邊界“單向”或“往復”移動，如下圖所示。這可以通過將“跟隨邊界”切換為“反轉邊界”來進行更改。

方向由邊界指示符定義

“徑向切削驅動方式”對話框中顯示以下選項。

驅動幾何體

編輯顯示編輯徑向邊界對話框，此對話框允許您修改單個的邊界成員，并可以添加或減少現有的集內的“邊界”。

選擇顯示徑向邊界或臨時邊界對話框，它們允許您定義要切削的區域。“徑向邊界”對話框允許您為操作選擇永久邊界，且只有在部件中存在永久邊界時才會顯示此對話框。如果定義了多個“邊界”，則會應用一個提升，它允許刀具從一個邊界向下一個邊界移動。一旦定義了“邊界”，則選擇會切換為重新選擇，它允許您對邊界進行完全定義。關于永久邊界和臨時邊界的一般信息，請參閱有關“邊界”的說明。關于如何在操作中創建臨時邊界的信息，請參閱“臨時邊界”。

顯示突出顯示當前的邊界。

帶寬

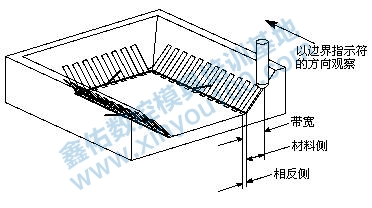

帶寬定義在邊界平面上測量的加工區域的總寬度。帶寬是“材料側”和“相反側”偏置值的總和。

“材料側”是從按照邊界指示符的方向看過去的邊界右手側，如下圖所示?！跋喾磦?cè)”是左手側?！安牧蟼?cè)”和“相反側”的總和不能等于零。

材料側和相反側
