區域銑銷“在平面上”與“在部件上”

在“區域銑銷驅動方式”對話框中，可以通過切換“在平面上”和“在部件上”來應用步進。

在平面上

如果切換為“在平面上”，那么，當系統生成用于操作的刀軌時，步進是在垂直于刀具軸的平面上測量的。如果將此刀軌應用至具有陡峭壁的部件，如下所示，那么此部件上實際的步進距離不相等。因此，“在平面上”最適用于非陡峭區域。

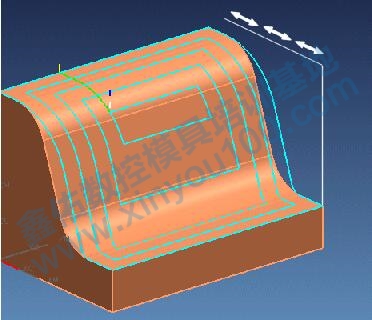

在平面上的步進距離

在部件上

“在部件上”可用于使用“往復”切削類型的“跟隨周邊”和“平行”切削圖樣。如果切換為“在部件上”，那么，當系統生成用于操作的刀軌時，步進是沿著部件測量的。因為“在部件上”沿著部件測量步進，因此它適用于具有陡峭壁的部件。因此，您可以對部件幾何體較陡峭的部分維持更緊密的步進，以實現對殘余波峰的附加控制。請注意，在下圖中，步進距離是相等的。

 計算“在部件上”的步進距離所需的時間比計算“在平面上”的更長。

不能在“在部件上”方式中使用“角控制”。

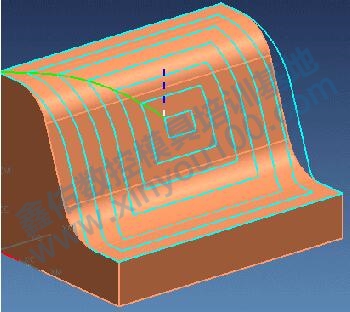

在部件上的步進距離
