陡峭包含

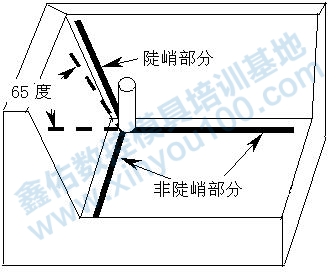

“陡峭包含”允許您根據輸入的“陡峭角”控制操作的切削區域。如果刀軌的某些部分與刀具軸的垂直平面所成的角大于指定的陡峭角，那么這部分的刀軌被定義為“陡峭”，而其余的刀軌部分被視為“非陡峭”。因此，刀軌分為陡峭部分和非陡峭部分，您可以使用選項無、陡峭或非陡峭來輸出所需的部分，并可以使用非陡峭切削方向和陡峭切削方向來分別指定非陡峭和陡峭部分所需的切削方向。“陡峭角”允許的范圍是 0 度到 90 度。

請注意，底面上可以有一個 0 度的陡峭角，且壁上可以有一個 90 度的陡峭角。

無輸出刀軌的陡峭部分和非陡峭部分，并分別將“陡峭切削方向”和“非陡峭切削方向”應用到這兩個部分。它允許進行一個用來加工整個切削區域的操作。

陡峭僅輸出刀軌的陡峭部分，并且將“陡峭切削方向”應用到刀軌的這些部分。使用“陡峭”時，您可以選擇“混合”、“由高到低”或“由低到高”切削方向。下圖對這些選項加以說明。

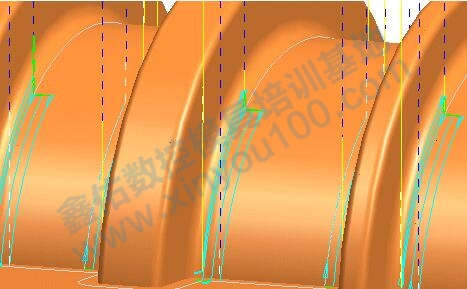

具有混合切削方向的陡峭刀軌

在上圖中，使用“混合”切削方向?qū)Χ盖蛥^(qū)域進行切削，這種方向在刀軌頂部和底部用藍色箭頭指出。

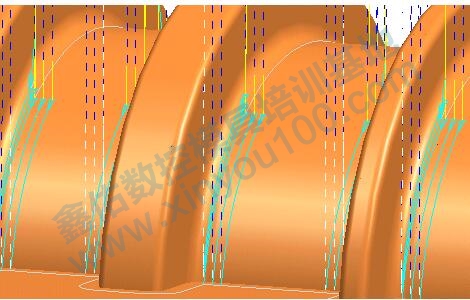

具有由高到低切削方向的陡峭刀軌

在上圖中，使用“由高到低”切削方向?qū)Χ盖蛥^(qū)域進行切削，這種方向在刀軌頂部用藍色箭頭指出。

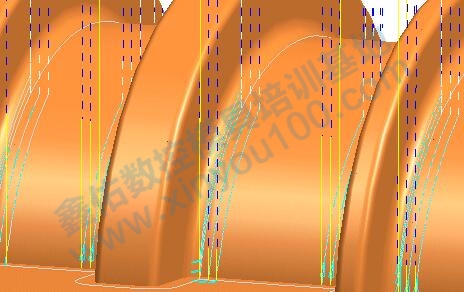

具有由低到高切削方向的陡峭刀軌

在上圖中，使用“由低到高”切削方向?qū)Χ盖蛥^(qū)域進行切削，如刀軌底部用藍色箭頭指出的區域。

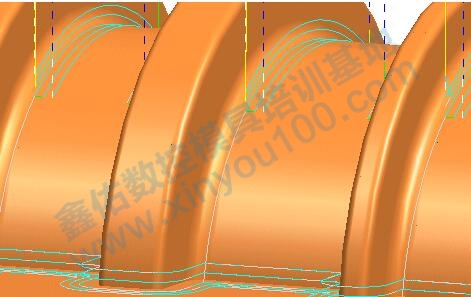

非陡峭僅輸出刀軌的非陡峭部分，并且將“非陡峭切削方向”應用到這些部分（請參閱下圖）。

非陡峭
