UG模具設計 塑膠模具上轉軸的處理
2016-08-08 21:14 點擊：9389
塑膠模具轉軸的處理

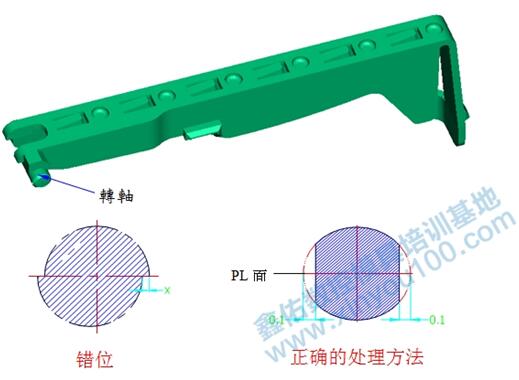

若制品上有圓柱型轉軸,須將圓柱面單邊砍掉0.1mm(如下圖所示),成一個平面,防止加工及合模時產生誤差,發生錯位,裝配時會產生干涉.
如圖所示，模具前后若有錯位（如果錯位少于0.1mm）就不會影響裝配。
