UG編程--型腔銑選擇切削區域注意事項

使用UG編程軟件中“切削區域” 來創建局部的型腔銑操作。與在UG等高和固定軸曲面輪廓銑中類似，您可以選擇部件上特定的面來包含切削區域，而不需要選擇整個實體。這樣有助于省去裁剪邊界這一操作。

切削區域常用于模具加工。許多模具型腔都需要應用“分割加工”策略，這時型腔將被分割成獨立的可管理的區域。隨后可以針對不同區域（如較寬的開放區域或較深的復雜區域）應用不同的策略。這一點在進行高速銑削加工時顯得尤其重要。

當將切削區域限制在較大部件的較小區域中時，“切削區域”還可以減少處理時間。

為避免碰撞和過切，應將整個部件（包括不切削的面）選作部件幾何體。

“切削區域”位于型腔銑操作的幾何體選擇中，也可以從幾何體組中繼承。選擇單個面或多個面作為切削區域。

可以使用“切削區域延伸”（“切削參數”對話框，“策略”頁面）將刀具移出切削表面，在開放區域中掠過切削區域的外部邊。

切削區域延伸

使用UG編程軟件“切削區域延伸”在開放腔體中沿切向延伸刀軌（直至毛坯）并消除邊界翻轉。如果延伸距離超過了毛坯，則切削將在毛坯處被中斷。提示：要一直延伸到毛坯，應指定一個較大的延伸距離。

較高層的切削延伸區域可能會被擴大以包含較低層的延伸區域。這將確保能夠去除上層材料并安全地切削下層區域。

當毛坯頂部在切削區域之上時，切削區域?qū)⒀由斓矫鞯捻敳俊＜庸⒈幌拗圃谶@一區域中。

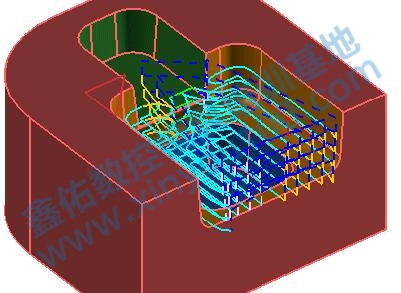

切削區域向上延伸至毛坯頂部

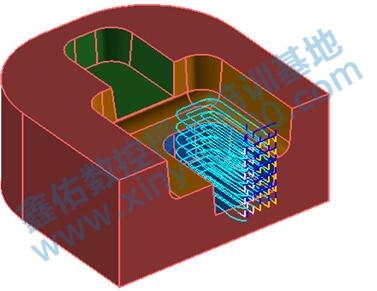

切削區域向外延伸至毛坯側面

當切削區域中存在一個未選擇的型腔時，生成的刀軌將避免接觸到該子型腔，但會在它的上方進行加工。請參考以下的兩幅圖：

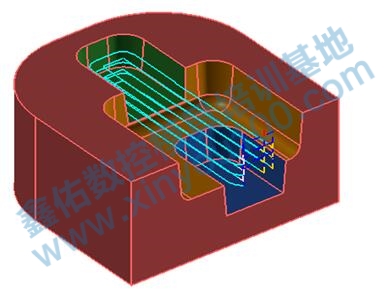

藍色型腔沒有完全位于橙色的切削區域中：刀軌將繞過該型腔

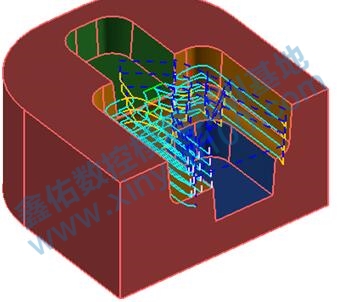

藍色型腔完全位于橙色的切削區域中：刀軌將掠過該型腔，但不會進入其內部

當毛坯頂部在切削區域之上時，切削區域?qū)⒀由斓矫鞯捻敳?。加工將被限制在這一區域中。

為使“型腔銑”達到最佳效果，切削區域中需包含明確定義了應去除材料體積的面。如果切削區域沒有定義體積，則可能達不到預期的切削結果。

如果切削區域中僅包含豎直面，盡管系統仍將嘗試定義要切除的體積，但得到的結果可能會與您的預期不符。通過選擇更多的面、調整延伸距離或更改毛坯，您可以得到應用于局部區域的所需刀軌。

如果切削區域中僅包含水平面，那么將無法定義切削深度，此時切削層可能會一直延伸到毛坯頂部。要將切削深度限制在局部區域內，要么選擇一些非水平的面來表示深度，要么手動調整切削層。
