UG模具設計--設計時放收縮率之原理

　　熱塑性塑料的特性是在加熱後膨脹，冷卻後收縮，當然加壓以後體積也將縮小。 在注塑成形過程中，首先將熔融塑料注射入模具型腔內，充填結束後熔料冷卻固化，從模具中取出塑件時即出現收縮，此收縮稱為成形收縮。塑件從模具取出到穩定這一段時間內，尺寸仍會出現微小的變化，一種變化是繼續收縮，此收縮稱為後收縮。另一種變化是某些吸濕性塑料因吸濕而出現膨脹。例如尼龍610含水量為3%時，尺寸增加量為2%；玻璃纖維增強尼龍66的含水量為40%時尺寸增加量為0.3%。但其中起主要作用的是成形收縮。 目前確定各種塑料收縮率（成形收縮＋後收縮）的方法，一般都推薦德國國家標準中DIN16901的規定。即以23℃±0.1℃時模具型腔尺寸與成形後放置24小時，在溫度為23℃，相對濕度為50±5%條件下測量出的相應塑件尺寸之差算出。

　　收縮率S由下式表示： S={(D－M)/D}×100%(1)

　　其中：S-收縮率； D-模具尺寸； M-塑件尺寸。

　　如果按已知塑件尺寸和材料收縮率計算模具型腔則為 D=M/(1-S) 在模具設計中為了簡化計算，一般使用下式求模具尺寸：

　　D=M+MS(2)

　　如果需實施較為精確的計算，則應用下式： D=M+MS+MS2(3)

　　但在確定收縮率時，由於實際的收縮率要受眾多因素的影響也只能使用近似值，因而用式(2)計算型腔尺寸也基本上滿足要求。在制造模具時，型腔則按照下偏差加工，型芯則按上偏差加工，便於必要時可作適當?shù)男拚?/span>

難於精確確定收縮率的主要原因，首先是因各種塑料的收縮率不是一個定值，而是一個范圍。因為不同工廠生產的同種材料的收縮率不相同，即使是一個工廠生產的不同批號同種材料的收縮率也不一樣。因而各廠只能為用戶提供該廠所生產塑料的收縮率范圍。

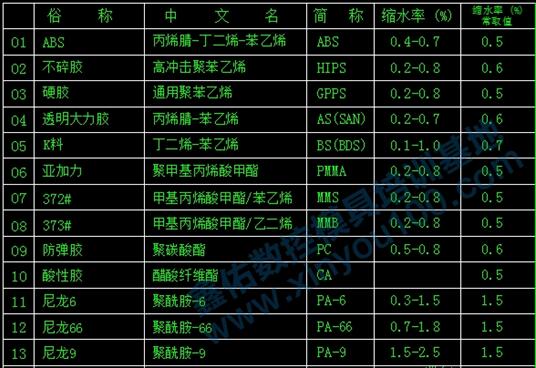

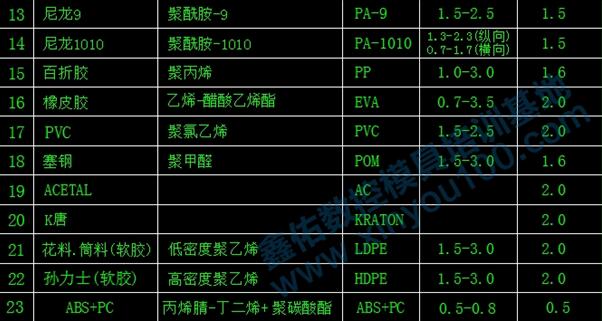

所以設計時盡量要客戶提供其制品所用塑膠原料的物性表，如沒有可以參考以下常用塑膠縮水率：
