UGNX編程之標準鉆埋頭孔“入口直徑”的含義及作用：

首先注意最小安全距離為3mm。

Csink 直徑為埋頭孔直徑。

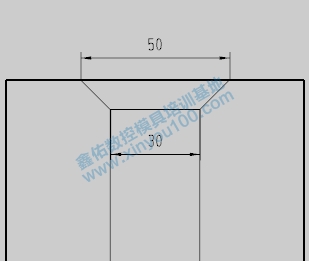

入口直徑為加工沉孔前的底孔直徑，如下圖：

入口直徑即為底孔直徑，概念很簡單，但卻沒幾個人說的出它的作用。因?yàn)檩斎牒蟮盾夛@示沒有任何變化。

刀軌沒變化不代表程序沒變化。

當入口直徑為0時，后處理程序如下：

G98 G81 X0.0 Y0.0 Z-25. R3. F100.

當入口直徑為 30時，后處理程序如下：

G98 G81 X0.0 Y0.0 Z-25. R-12. F100.

R值不同！

當不設置時，R點位于埋頭孔上方3mm，設置為30時R-15則剛好接觸底孔，因?yàn)橹霸O(shè)置了最小安全距離，所以抬起了3mm,R-12。

作用為提高效率，更快的到達底孔上方。
