在UGNX編程中該選項只有在型腔銑時才會出現。

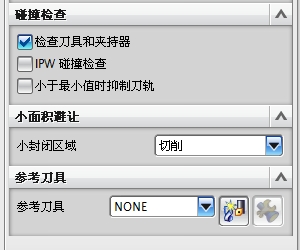

首先需設置刀柄并使用才會起作用。

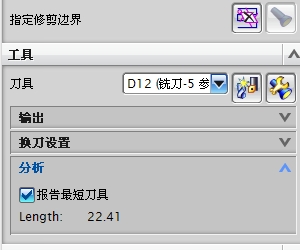

打開“報告最短刀具”后，定義了刀柄的型腔銑操作將計算該操作中的所有材料時（毛坯或 IPW），為了不發生刀柄的碰撞，需使用的最短刀具的長度。該結果將顯示在此切換按鈕下，但如果沒有生成或更新刀軌，結果將顯示為“未知”。

該選項獨立于“使用刀柄”選項，并且不會更改操作當前的參數或所生成的刀軌。

計算該值的處理時間是刀軌生成時間的兩倍，因此如果沒有必要，請不要在操作中設置該值。

在以下兩種典型的情況下應使用該選項：

使用的較短刀具由于要避免刀柄的碰撞而無法切削掉全部材料。查看所需的刀具長度后，可使用一個較長的刀具更換較短刀具，并完成切削。

使用較長的刀具可以切削掉所有材料，而且沒有發生刀柄的碰撞。查看所需的刀具長度后，可以使用一個更短的刀具更換該刀具。
