UGNX8.5編程中如何定義燕尾刀

燕尾刀為加工燕尾槽及倒扣區域所采用。UG“創建刀具”中無該類型刀具，需要一些步驟單獨設定。

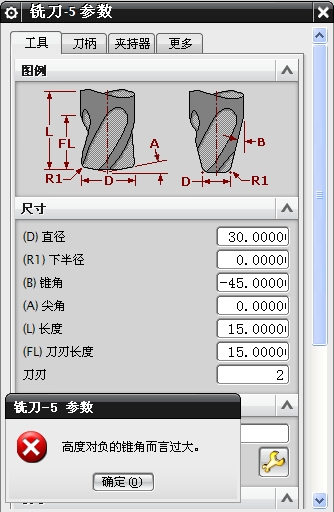

選擇5參數銑刀創建，輸入直徑、角度（角度應為負值）。注意(L)長度，必須小于刀半徑，否則出現如上圖報警無法創建。

如下圖設置：

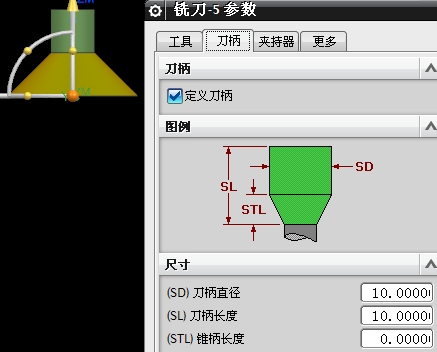

最后定義刀柄，設定完成。
