在制圖模塊里面我們可以做出3D軸測圖的剖視圖，方法比較麻煩（具體方法另一篇文章里有詳細介紹），現(xiàn)在我們來介紹在建模里通過PMI來添加3D剖視圖:

1. 開始→PMI打開PMI工具條

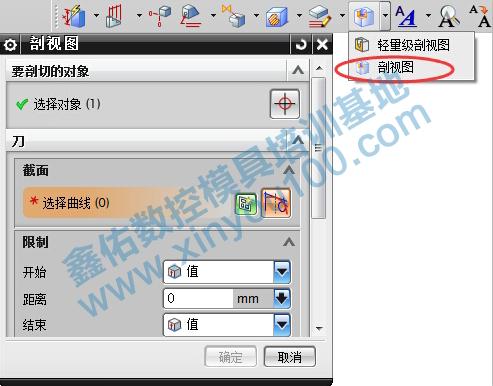

2. 在PMI工具條中點擊”剖視圖”

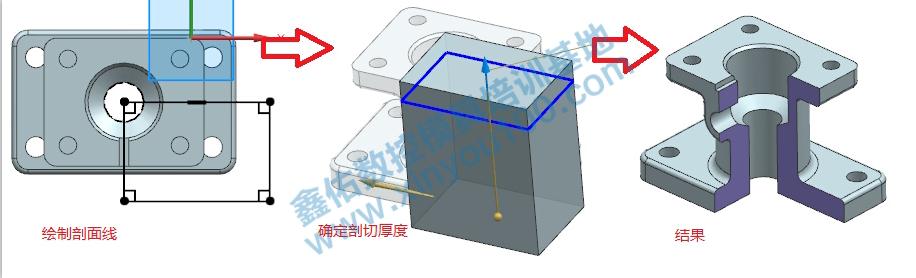

3.  然后在截面選項中進入草圖環(huán)境→建立剖面線→確定剖切的厚度→最后得到3D剖視圖

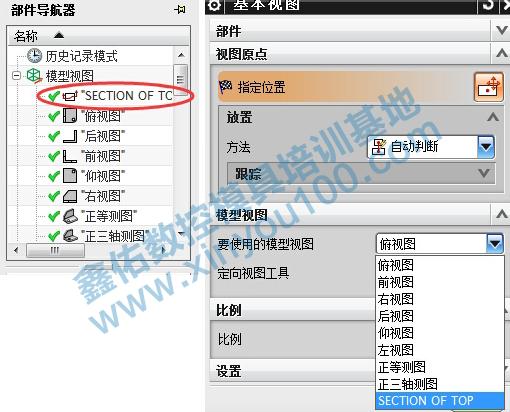

4. 新建完剖視圖后便可在導(dǎo)航欄中找到“SECTION OF TOP”視圖，而進入制圖模塊后在插入視圖對話框中也可找到“SECTION OF TOP
