NX8.5里面有好幾個命令都可以進行鏡像，那么他們有什么區別呢？

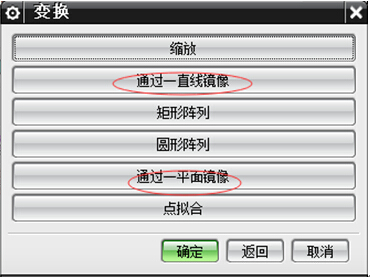

第一個是變換里面有鏡像

這里的鏡像選擇的是實體或片體整體、曲線，對它們進行鏡像，而對實體上的某個特征就不能鏡像了，只認整體

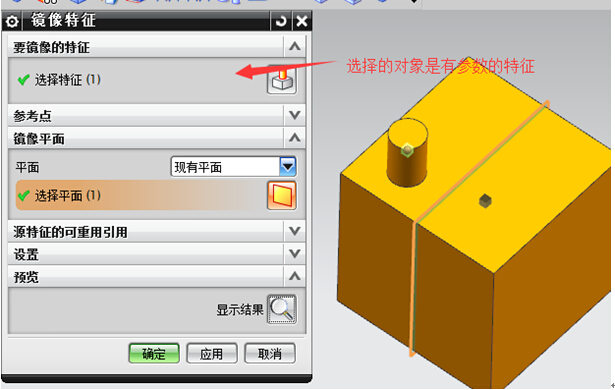

第二個是[鏡像特征]命令

這里選擇的是某一個特征，如上圖所示把一個凸臺的特征通過平面鏡像過來，鏡像過來的特征要在你這個要鏡像的特征它的父特征的范圍內。如圖是在一個長方體上長了一個凸臺，因為用的是凸臺命令，凸臺和長方體有一個求和的動作存在，那么長方體就是凸臺特征的父特征，凸臺就不能被鏡像到長方體之外了。

如果我們這個圓柱不是用凸臺做出來的，而是通過拉伸出來再求和的，那么我們在選擇的時候可以只選拉伸圓柱這一個特征，拉伸本身與長方體并沒有相依性，所以拉伸產生的圓柱體鏡像后可以不在長方體的范圍內！

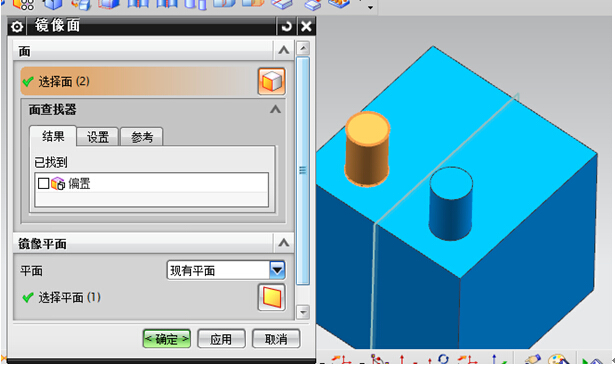

第三個是同步建模里[鏡像面]命令

這里選擇的只能是面而不能是實體，鏡像過來的面也不能超出原有零件的范圍，這個對于我們來說就非常好用了，我們不用管需要鏡像的對象有沒有參數，只管選面就行了！

下面以一個實例來說明一下：

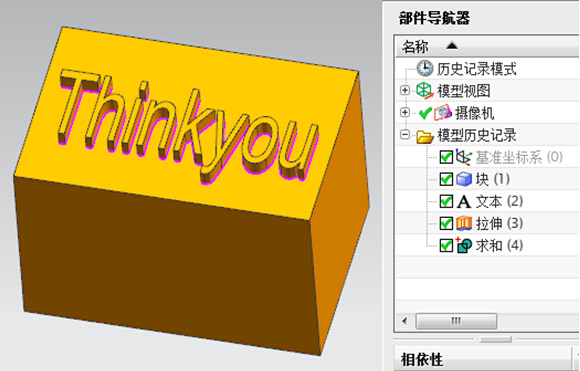

現在做了一個簡單的幾何體，這個幾何體是一個整體，將長方體和文字體布爾求和了

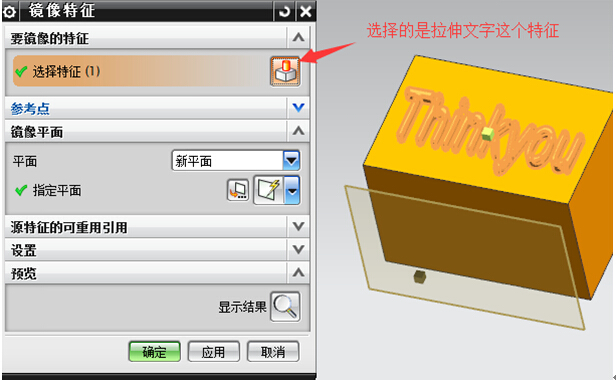

1.先用鏡像特征命令

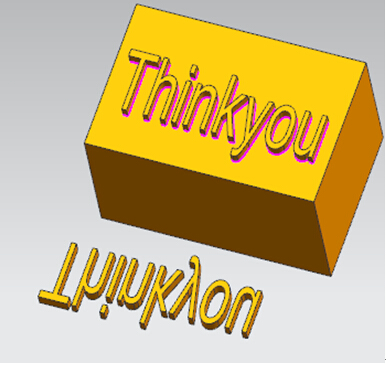

完成之后的效果，可以看到只鏡像了一個拉伸特征

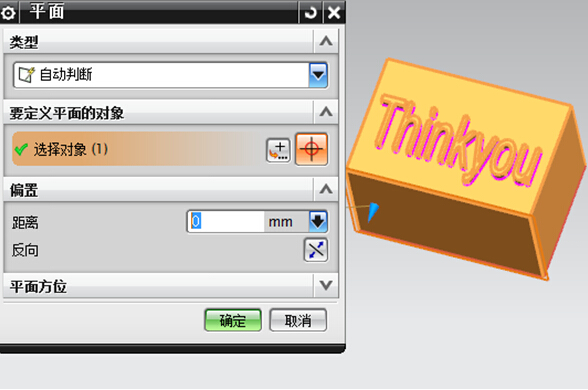

2.下面來講一下變換下面的鏡像， 可以發現選擇時只能選擇整個幾何體，不能像剛才那們選擇某個特征了

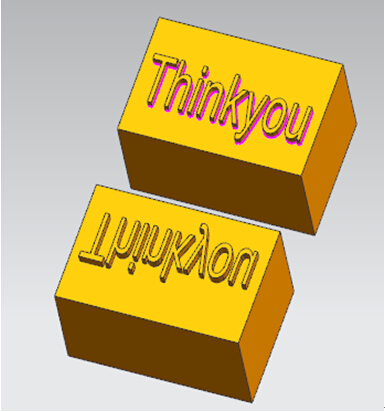

完成之后的效果

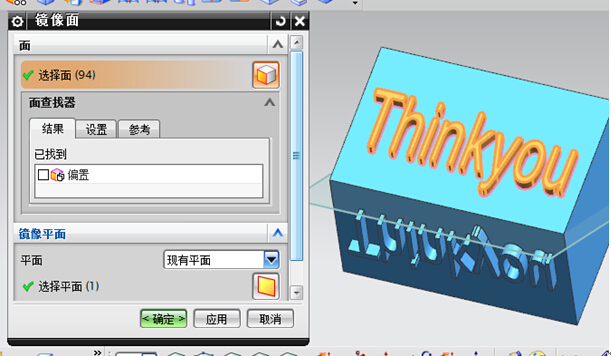

3.再來看一下鏡像面命令  選擇的都是面，不是特征也不是整體，把這些面通過平面鏡像在這個體的范圍內

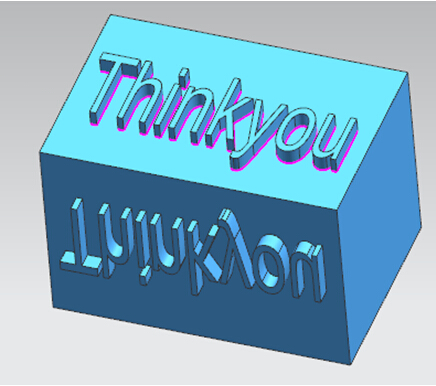

完成的效果
