“未切削區域”是一個切削參數，它是“平面銑”在操作上所特有的。它是標識邊界的傳統方式。當前用戶應該使用保存二維 IPW。

在“平面銑”中，遺留下來的未切削（因為刀具不能到達）材料可以由從“部件幾何體”和“檢查幾何體”創建的邊界進行標識。所有的“未切削區域”邊界作為具有“相切于”刀具位置的封閉邊界輸出。然后可以選擇這些邊界作為“毛坯幾何體”在后續的精加工操作中使用，以清理剩余材料。必須激活下面所描述的“自動保存邊界”選項以創建邊界。“邊界類型”和“重疊距離”決定邊界特征。

這可以簡化為精加工操作定義幾何體的步驟。您可以將操作復制到新的（精加工）操作，然后刪除原始的毛坯幾何體（如果存在）。然后，您可以選取非切削區域作為毛坯幾何體，毛坯幾何體的內側為材料側。

從非切削區域輸出的邊界一起被歸入一個名為 <oper name>.cln 的組實體。每個單個的邊界都被命名為 <operation name>.B<n>，其中“n”是要輸出的第一個邊界的從 1 開始的序號。

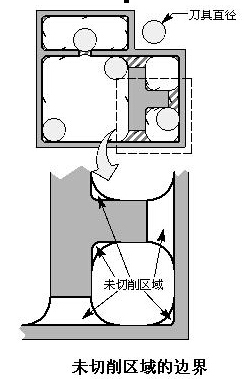

未切削區域的邊界

“未切削區域”是一個切削參數，它是“平面銑”在操作上所特有的。
