組立圖設計標準
2015-01-28 12:54 點擊：9816
組立圖現在更多的用于檢討結構的可行性，而非加工取數，故標數方面較以前有所簡化，將關鍵的位置的尺寸表達清楚即可，具體的加工參數一般在散件圖中給予表述。

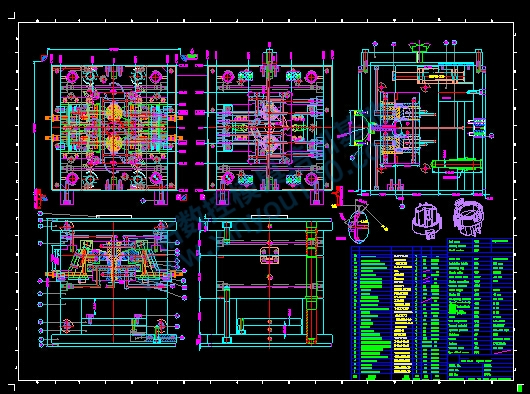

1組立圖包括四個基本的視圖：后模平面圖，前模平面圖，前（剖）視圖，側（剖）視圖。以及進2個3D軸側圖，入水放大圖，運水3D示意圖。必要時增加一些局部放大圖或剖切圖，標題欄與BOM表。
2標準的布局：后模平面圖在左，前模平面圖在右，正視圖在后模的正下方，側視圖在前模的右方，注意三視圖的對應關系，不要移動與旋轉。運水示意圖，3D軸側圖，入水放大圖放在右下角。
3模圖的畫法：橫剖視圖剖導邊，鏍絲，縱剖視圖表達中托司，澆注系統等，屬于模胚的零件如法蘭，唧咀，彈簧只表達一次即可，頂針，撐頭可以不畫全，視圖以整潔為前提，也就是說頂針，撐頭，回針，彈簧不能交織在一起，不可避免時，可以只畫一半，甚至于撐頭，頂針在側視圖上不給予表達。但又不能使圖面看起來過于空曠。
4組立圖的標數：標數以簡單清晰為原則，前后模視圖主要標注：模仁大小，產品基準，運水位置，行位寬度，模胚大小。正剖視圖主要標注：模板厚度，模仁厚度，行位結構的高度方向的尺寸，行程，斜度，頂出行程，彈簧沉孔深度。
