三板模結構及模具各部件的名稱及作用
2015-01-28 09:35 點擊：12449

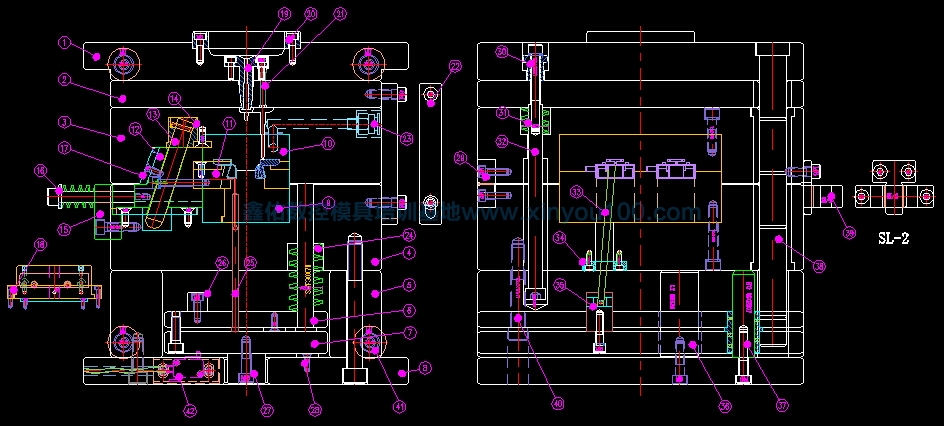

三板?；镜慕M成部分：01面板，02水口板，03A板，04B板，05方鐵，06頂針面板，07頂針底板,08底板。
09前模仁CAV：成型產品上半部分型腔。
10后模仁COR：成型產品下半部分型腔。
11行位鑲件：成型產品側扣部分。
12行位座：固定行位鑲件。
13斜導柱：負責行位的撥出撥進。
14斜導柱座：固定斜導柱。
15擋板：行位行程限制與彈簧的支撐位。
16彈簧鏍絲：輔助開模。
17耐磨塊：硬料，修正磨損。
18行位壓板：行位的導向與限位。
19唧咀：塑膠炮筒與型腔之間有流動通道。
20法蘭：模具在注塑機上的定位。
21水口勾針：拉住水口料在水口板一側。
22鎖模塊：保證模具在搬運過程中不會散開。
23水道，水管接頭：模具上的溫控調節系統。
24復位彈簧：頂針板的復位。
25頂針：頂出產品。
26限位柱：限制頂出行程。
27頂棍介子：縮短頂棍長度。
28垃圾釘：墊平頂針板。
29邊鎖：模胚的精定位。
30小拉桿：限定面板與水口板的開模距。
31彈簧：輔助先開模。
32大拉桿：限定水口板與A板的開模距
33斜頂：成形扣位。
34導向塊：輔助斜頂?shù)木珜?dǎo)向。
35斜頂座：斜頂橫向?qū)蚺c承力。
36導柱：AB板的導向。
37中托司：頂針板的導向。
38撐頭：增加后模強度。
39扣機：順序開模附近，如尼龍膠塞一樣。
40裝模鏍絲：輔助裝模，特別是復位彈簧。
41腳墊：保證放置于地面時是平面。
42開關：保證頂針板的先復位。
