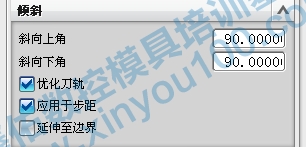

UG NX固定軸曲面輪廓銑之傾斜選項如下圖：

斜向上角/斜向下角

“斜向上角”和“斜向下角”是專用于固定軸曲面輪廓銑的切削參數。

斜向上角和斜向下角指定刀具的向上和向下角度運動限制。角度是從垂直于刀具軸的平面測量的。這些選項對所有驅動方式都可用，但只對“固定軸”操作可用。

斜向上角度需要輸入一個從 0 到 90 的角度值。輸入的值允許刀具在從零度（垂直于固定刀具軸的平面）到指定值范圍內的任何位置向上傾斜。

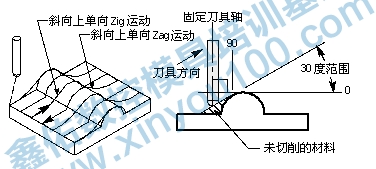

30 度斜向上角

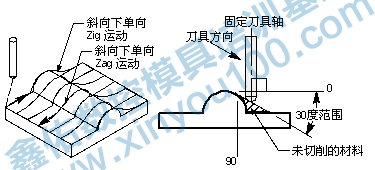

30 度斜向下角

斜向下角度需要輸入一個從 0 到 90 的角度值。輸入的值允許刀具在從零度（垂直于固定刀具軸的平面）到指定值范圍內的任何位置向下傾斜。

缺省的斜向上和斜向下值都是 90 度。實際上，這些值會禁用此功能，因為它們不對刀具運動進行任何限制。

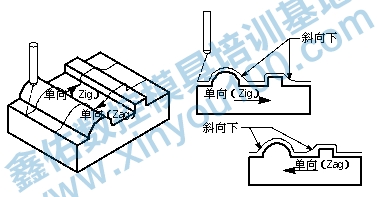

在往復切削類型中，刀具方向在每個刀路上反轉，這使得斜向上和斜向下角在每個刀路上顛倒側面，如下所示。

斜向上角度 90/斜向下角度 45

當“部件輪廓”和“刀具形狀”限制可安全去除的材料量時，斜向下角度非常有用。換言之，它可用于防止刀具掉落到需要單獨精加工刀路的小腔體中。

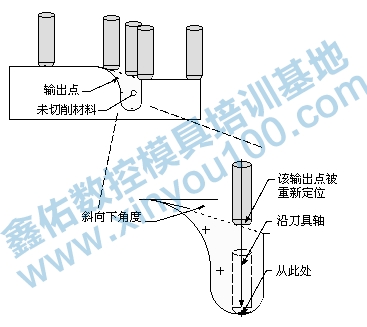

用于避免小腔體的斜向下角度

掉落到斜向下角度以下的刀具位置會沿刀具軸抬起到該層。

優化刀軌

“優化刀軌”是專用于固定軸曲面輪廓銑的切削參數。

此選項可使系統在將斜向上和斜向下角度與單向 (Zig) 或往復結合使用時優化刀軌。優化意味著在保持刀具與部件盡可能接觸的情況下計算刀軌并最小化刀路之間的非切削運動。僅當斜向上角度為 90 度且斜向下角度為 0 到 10 度時，或當斜向上角度為 0 到 10 度且斜向下角度為 90 時，此功能才可用。

例如，在只允許向上傾斜的單向 (Zig) 運動中，系統通過在兩個階段創建刀軌來優化刀軌。在第一階段，系統沿單向 (Zig) 方向步進通過所有爬升刀路。在第二階段，系統沿單向 (Zig) 的相反方向步進通過所有爬升刀路。

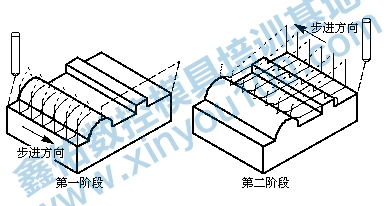

單向 (Zig) 優化僅用于斜向上

上圖顯示了系統如何使用 0 到 10 度的斜向下角度和 90 度的斜向上角度來優化單向 (Zig) 運動。零度的斜向下角度可防止刀具向下切削。因此在第一階段，系統在部件的一側生成所有向上切削并移動到部件另一側，然后在第二階段中，在部件的另一側生成所有向上切削。請注意，“步距”方向在第二階段是相反的，目的是進一步優化刀軌。

應用于步距

“應用于步距”是專用于固定軸曲面輪廓銑的切削參數。

應用于步距與斜向上和斜向下角度選項結合使用。它是一個開/關切換按鈕，允許將指定的傾斜角度應用于步距。

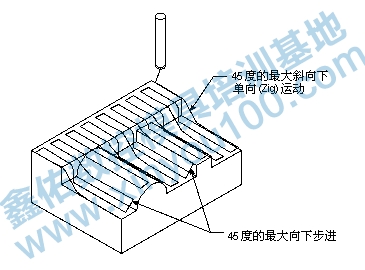

上圖顯示了“應用于步距”是如何影響往復刀軌的?！靶毕蛏辖嵌取痹O(shè)置為 45 度，“斜向下角度”設置為 90 度。當打開“應用于步距”時，這些值會應用到“步距”以及往復刀路中。向下傾斜的刀路和“步距”都受 0 至 45 度的角度范圍限制。

延伸至邊界

“延伸至邊界”是專用于固定軸曲面輪廓銑的切削參數。

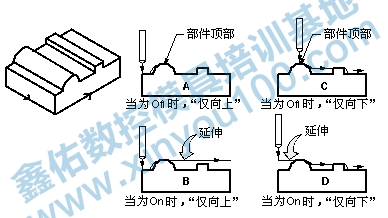

延伸至邊界可在創建“僅向上”或“僅向下”切削時將切削刀路的末端延伸至部件邊界。將“僅向上”（例如：斜向下角 = 0）切削切換為 OFF 時，每個刀路都在部件頂部停止切削（參見下面的 A）。將“僅向上”切削切換為 ON 時，每個刀路都沿切削方向延伸至部件邊界（參見下面的 B）。

將“僅向下”（例如：斜向上角 = 0）切削切換為 OFF 時，每個刀路都在部件頂部開始切削（參見下面的 C）。將“僅向下”切削切換為 ON 時，每個刀路都在每次切削的開始處延伸至邊界（參見下面的 D）。
