底面邊的操作

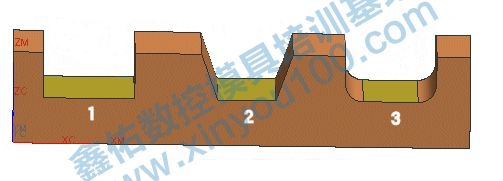

“面銑削”的主要設計目的是使平面光滑。但是,“面銑削”在特定的限制內仍無法完全去除材料。這些限制是,腔體的壁是平面的并且垂直于腔體的底面(請參見下圖的1)。在腔體壁有拔模(下圖中的2)或腔體的壁與底面間有圓角(下圖中的3)的情形下,仍然可使用“面銑削”,但是可能會殘留一些未切削的材料。




“面銑削”中的底面邊

上圖顯示了底面與壁相交的三種不同情形。在例 2 和例 3 中,在底面邊外會殘留一些材料。這是因?yàn)楫?dāng)直徑與面的邊相切時,刀具會停止,如下圖的一系列虛線所示。






腔體的平面壁垂直于底面






腔體壁具有拔模


在上圖中,刀具不會侵入虛線右側的幾何體,因?yàn)樘摼€指明了所選面的邊界。因此,會殘留未切削的材料。






腔體壁和底面間形成圓角

在有圓角的情況下,除選取作為底面的面以外,“面銑削”對腔體一無所知。對壁的唯一了解來自于在各切削層分割部件體和從面的輪廓中減去得到的部件幾何體。  盡管“面銑削”能夠確保不會過切此部件幾何體,但是它對此幾何體是否來自于另一個鄰近的面、腔體壁或壁和底面之間的圓角一無所知。因此,“面銑削”無法很容易地對這些類型的情況進行補償。

在這種特殊的情況下,可使用“面銑削”對腔體進行粗加工,再使用等高銑操作對壁進行精加工并沿著圓角去除未切削的材料。如果這不夠滿意,則可使用型腔銑加工。在這種情況下,可去除未切削的材料。
