UG非切削參數之最小斜面長度

最小斜面長度可以理解為最小斜線長度，指的是進刀線的最短距離。

“最小斜面長度”可為 “沿形狀斜進刀”或“螺旋”指定最小傾斜長度或直徑。無論在何時使用非中心切削刀具（例如鑲嵌式刀具）執行斜削或螺旋切削材料，都應設置“最小斜面長度”。這可以確保傾斜進刀運動不會在刀具中心的留下未切削的柱狀材料避免頂?shù)?，如下所示?/span>

1.最小斜面長度-直徑百分比

2.刀具未切削區

“最小斜面長度”選項控制斜削或螺旋進刀切削材料時，刀具必須走過的最短距離。以防止有未切削的材料接觸到刀的非切削底部的鑲嵌式刀具，“最小斜面長度”格外有用。

如果切削區域太小以至于無足夠的空間用于最小傾面長度，則會忽略該區域，并顯示一條警告消息。這可防止鑲嵌式刀具進入太小的區域。必須更改進刀參數，或使用不同的刀具來切削這些區域。

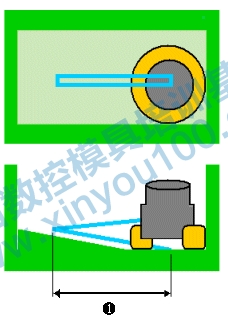

此圖顯示的“最小斜面長度”為 150%。

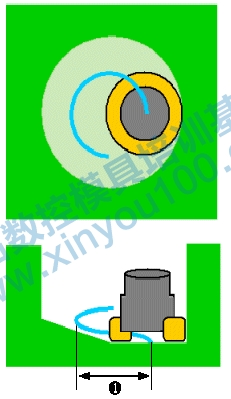

此圖顯示的“最小斜面長度”為刀具直徑的 90%

多數刀具制造商都為其刀具提供推薦的傾斜角和距離。

對于鑲嵌式刀具一般建議最小斜面長度 設置為刀具直徑的 50%。
