1、G83  深孔琢進式鉆孔循環

①指令格式：G98/G99 G83 X_ Y_ Z_ R_ Q_ F_；

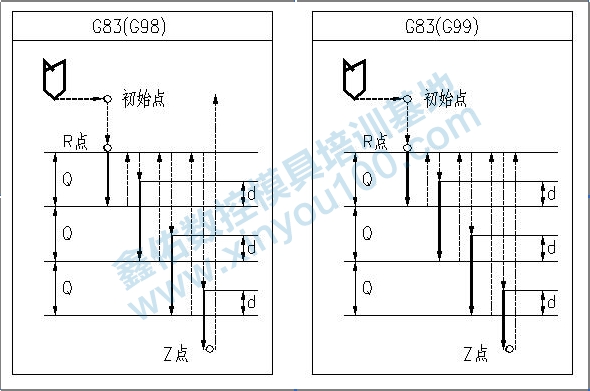

②路徑如下圖：

G98：返回初始平面

G99：返回R平面

X_ Y_ ：孔心位置

Z_ ：孔底位置

R_ ：安全平面（接近高度）

Q_ ：每次的切入量，始終用增量指令，必須為正，負值無效

F_ ：進給速度

2、G73 高速步進鉆孔循環

①指令格式：G98/G99 G73 X_ Y_ Z_ R_ Q_ F_；

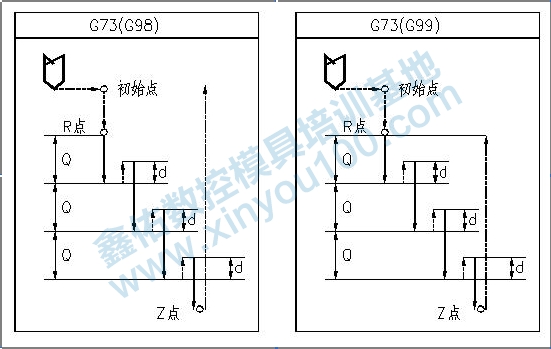

②路徑如下圖：

G98：返回初始平面

G99：返回R平面

X_ Y_ ：孔心位置

Z_ ：孔底位置

R_ ：安全平面（接近高度）

Q_ ：每次的切入量，始終用增量指令，必須為正，負值無效

F_ ：進給速度

二、G83和G73的區別：

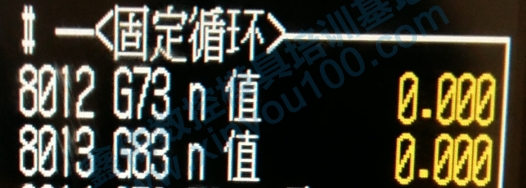

G83和G73的進給動作基本相同。不同的是刀具在工進Q值后，G83是快速返回到R點平面，然后再次快進到距離前一次鉆孔的終點位置上面的空余量（就是路徑圖里面的d值）位置后，再進行工進，以免撞壞刀具；而G73是快速提刀一個移回量（就是路徑圖里面的d值），然后再進行工進。所以G83是排屑，而G73是斷屑。不管是G83還是G73的d值都是之前在機床內部參數設置好的。比如三菱S60面板對于這兩個參數的設置如下圖（n值）。
