UG編程如何獲取最短刀長

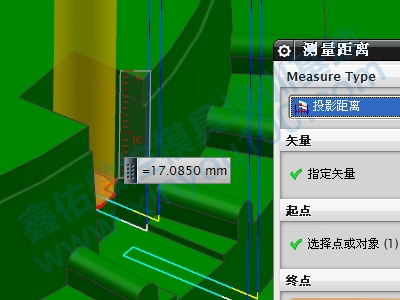

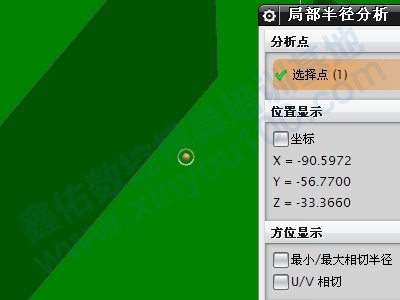

1.直接測量

如何模型較簡單的話，可利用測量距離、幾何屬性、局部半徑等方式。模型復雜、高低起伏的話，則沒辦法準確測量。

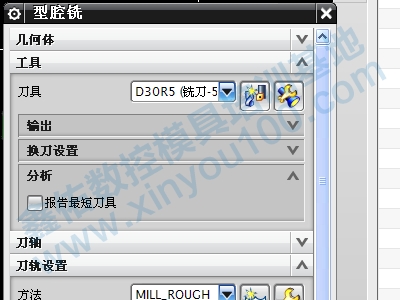

2.報告最短刀具

在型腔銑中有報告最短刀具這一選項，可以自動獲取刀長，但計算有時不準確，慎用！

另外此選項是型腔銑獨有的，其他諸如平面銑，等高，曲面之類沒有該選項。

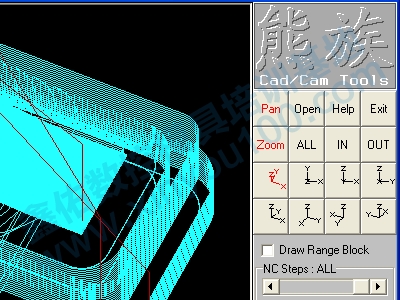

3.查看軟件

可利用熊族、CIMCOEdit等刀路查看軟件來分析刀長，現場操作人員通常使用該方法。

就編程人員而言不如直接測量更直接。

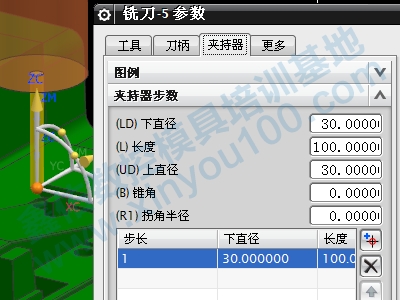

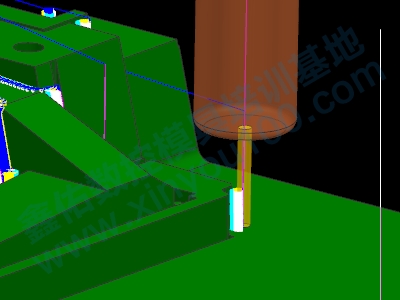

4.刀柄碰撞檢查

如何模型較復雜有時無法準確測量刀具長度，這時可用刀柄碰撞檢查方式獲取刀長。

具體方式為刀路計算完成后，設置刀柄及刀長，不需要計算刀路，直接做碰撞檢查。

如何碰撞改變刀長即可，直至無過切，這種方法稍繁瑣，但卻是唯一安全可靠的方法。

可確保100%安全。
